8通道电池充放电循环测试平台 TDP-15W-5V3A8CH｜±0.1% of FS・单通道15 W・≤10 ms响应

电池循环机

TDP-15W-5V3A8CH 是一款面向单体电池充放电与循环测试的多通道电池测试平台，用于电池容量、电压、电流测试并支持电池循环测试；采用恒流源与恒压源双闭环控制结构，每个通道可独立控制，具备 8 通道独立控制、±0.1% of FS 精度、单通道 15 W 输出功率、0.2% of FS 稳定度及 ≤10 ms 电流响应时间。

主要应用

  • 单体电池来料验收与基础性能检查
  • 18650、21700 等单体电池测试
  • 聚合物电池、蓝牙耳机/音箱电池、智能穿戴电池测试
  • 电池老化测试、循环寿命研究与容量变化记录
  • 需要多通道独立控制、工步编程、曲线记录和报表导出的研发及质量控制场景

系统组成与控制原理

系统采用“上位机软件 + 网络通讯 + 多通道测试主机 + 测试夹具 + 被测电池”的基本结构。每个通道独立控制并采用电流、电压四线制采集；恒流源与恒压源双闭环结构实现恒流、恒压及恒流恒压充电控制；充电与放电使用同一接口；设备通过网络接口与上位机连接，可经交换机扩展多台设备，通道采用共地结构。

电池循环机 · 系统组成与控制原理
电池循环机 · 系统组成与控制原理

循环测试逻辑

  1. 恒流/恒流恒压充电至设定的电压、电流或容量截止条件
  2. 按设定时间静置
  3. 恒流、恒功率或恒阻放电至设定截止条件
  4. 再次静置并进入下一循环
  5. 记录每个循环的电压、电流、容量及时间信息用于趋势分析。

软件功能

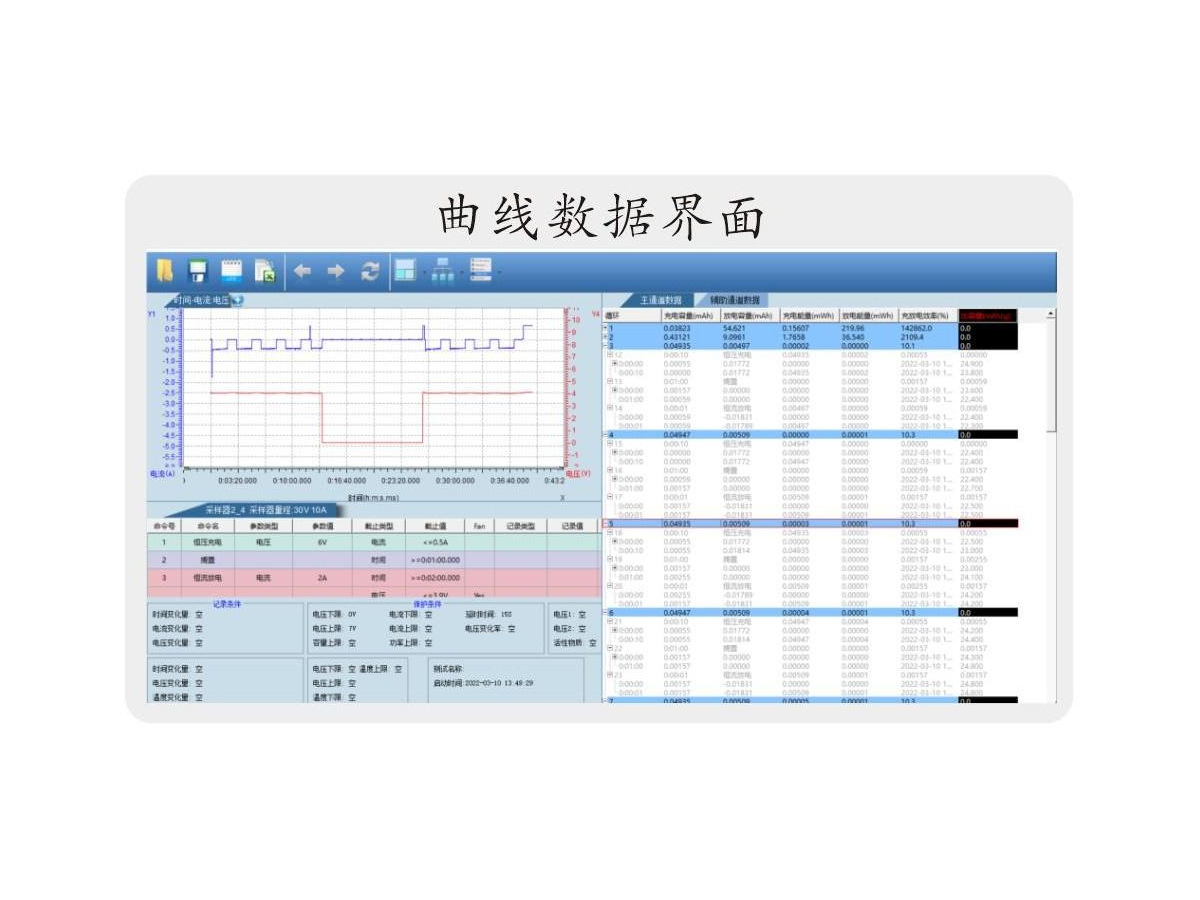

上位机软件用于设备管理、测试设置、数据记录、曲线查看与报表导出，提供通道界面、工步界面和曲线数据界面，支持多通道并行管理与测试过程追踪。

可靠性与扩展

线性充放电控制架构适合多通道连续测试；模块化结构便于扩展和维护；风冷散热，噪音 ≤50 dB；网络接口可通过交换机扩展，也可使用 USB 有线网卡转换连接；设备之间支持 RS-485 或网络连接，一台电脑可集中管理 100 台以上设备；可与温度测试仪配合采集电池温度，也可与温箱配合控制温箱温度。系统设置硬件防反接及多项软件阈值保护。

技术参数

稳定度：0.2% of FS
产品型号：TDP-15W-5V3A8CH
电压精度：±0.1% of FS（环温15℃–35℃）
电流精度：±0.1% of FS（环温15℃–35℃）
设备噪音：≤50 dB（风冷运行条件）
输入阻抗：≥1 MΩ（电压采集输入）
通讯接口：网络接口（可经交换机扩展），支持 RS-485 或网络连接
设备通道数：8 个
充电电压范围：10 mV–5 V（设备端口）
充电电流范围：6 mA–3 A（每通道）
放电电压范围：1.2 V–5 V（设备端口）
放电电流范围：6 mA–3 A（每通道）
电流响应时间：≤10 ms（90%量程响应时间）
单通道输出功率：15 W

适用边界

本设备用于 IEC62368测试仪器 相关条款的符合性测试，适用于IEC62368测试仪器方向的型式试验、出厂检验、到货验收与周期校准。

设备为科研与检测用途，非医疗器械，不得用于临床诊断、治疗或人体植入场景；测试结论需结合被测样品的实际适用标准综合判定。

常见问题

电池循环机依据什么标准进行测试？
电池循环机按 IEC62368测试仪器 的相关条款设计与验收，覆盖该标准要求的试验方法与判定限值；出厂前完成功能与精度校验，可配合质检院、特种设备检验中心及第三方实验室的符合性评定。
电池循环机适用于哪些检测场景？
适用于IEC62368测试仪器方向的型式试验、出厂检验、到货验收与周期性校准比对，也可用于产品研发阶段的验证测试。电池循环机为科研/检测用途，不作临床诊疗使用。
电池循环机能否提供 IEC62368测试仪器 相关的第三方计量校准证书？
可以。电池循环机可委托 CNAS 认可实验室出具校准证书，校准点覆盖 IEC62368测试仪器 涉及的关键量程与判定点，证书可溯源至国家计量基准，满足 IEC62368测试仪器 方向招投标与资质评审对量值溯源的要求。
电池循环机的交货周期与售后培训如何安排？
IEC62368测试仪器类设备标准机型常备库存，定制机型按技术协议排产。交付含安装调试、IEC62368测试仪器方向的操作培训与验收陪测，质保期内提供免费维修与技术支持，可拨打 0769-81627526 或邮件 info@kingpo.hk 咨询。
