IC限流器性能试验设备
  • IC限流器性能试验设备

IC限流器性能试验设备

GB4943通断循环测试系统

符合GB4943.1-2022标准附录表G.11中的试验程序,用户在软件中选择项目进行,可同时选择执行一到多个试验程序

马上咨询
0769-81627526 0769-81627526

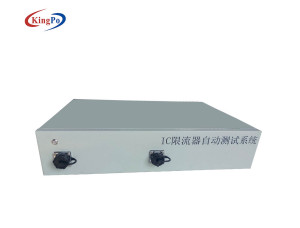

GB4943IC限流器性能试验设备, GB4943通断循环测试系统

符合GB4943.1-2022标准附录表G.11中的试验程序,用户在软件中选择项目进行,可同时选择执行一到多个试验程序

一.硬件及设置

1.系统架构

1)机箱(标准工控台面设备),控制2个独立通道;

2)计算机,标准通用台式计算机,网口连接,控制2个独立通道;

3)软件:录入、操作、记录软件,网口通讯,TCP连接;


2.机箱规格:

1)输入电源规格:AC220V;

2)测试连接线规格:独立的2路测试连接线,(最大电流15A),5PIN导线平口夹具,分别是EN脚和输入VIN GND,输出的VOUT GND;

3)输出电压电流规格:电压范围:0-50V,电流范围:0-15A

4)输出负载规格:2路独立的测试接口、每路可以选择3个负载支路中的任意一路;

5)电流采集规格:范围是0~15A,精度1%。

6)数据传输接口:RJ45网口;

7)机器尺寸:430mm*300mm*89mm;

3.通断控制

1)限流器的EN由控制主板直接控制,控制电压与输入电压同步;

2)电源端的输入开启关闭,最大值15A,由继电器控制,寿命100W次以上;

3)负载端的开启和关闭,由大电流继电器或可调负载控制,数量*3,每次开启1个负载支路;最大电流15A;

4.控制主板端口:

1)串口*3, 网口;

2)测试端子(EN已光耦隔离防护静电)VIN 、GND 接测试芯片输入引脚; EN接测试芯片的EN引脚,VOUT、GND接测试芯片的输出引脚;

3)可调负载电流为最大负载100%或者最大负载的150%

5.负载形式:

1)三路负载,均设置继电器开关控制,最大电流15A

l1路纯短路负载,导线直连实现;

l1路短路导线直连加电解电容470uF并联;

l1路可调负载,可以控制输出测试需要的电流;

二.IC限流测试程序

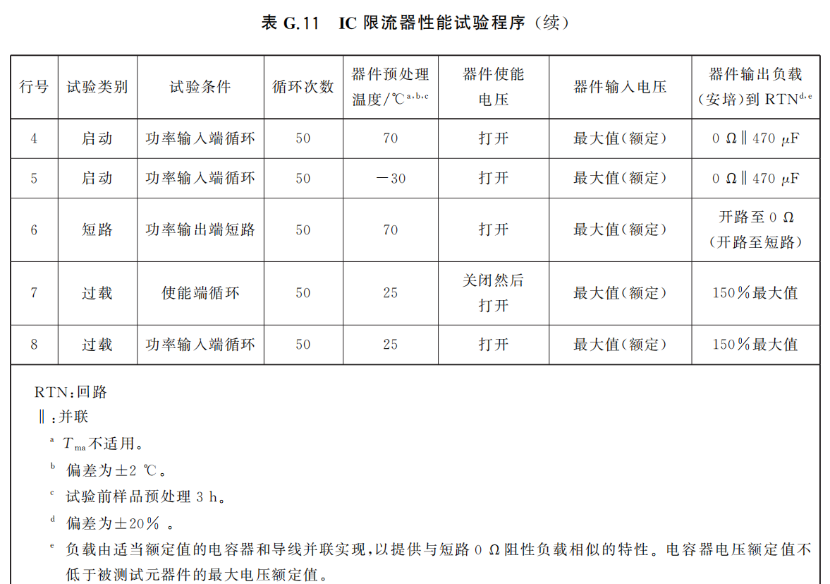

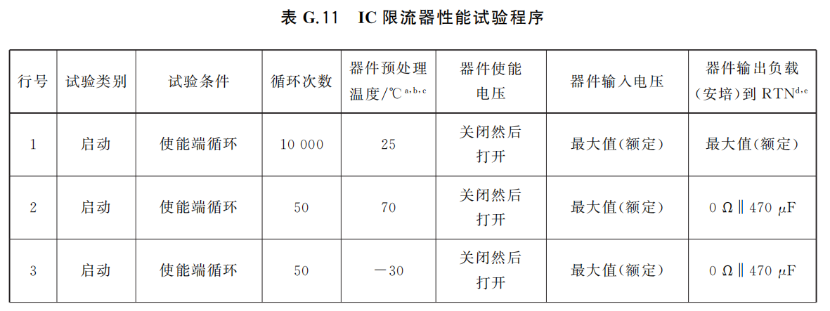

根据最新标准附录表G.11中的试验程序,用户在软件中选择项目进行,可同时选择执行一到多个试验程序。


1.测试时,循环通断控制方式

1)验1,2,3,7是使能端循环,由控制主板,控制芯片的使能端进行循环测试

2)试验4,5,8是功率输入端循环,由控制主板,控制数控电源的输出的开和关来实现;

3)试验6是功率输出端短路,由控制主板,控制输出端的继电器,连通短路导线来实现。

2.电源方式

1)控制主板自动控制输出电压和输出电流,设备集成度高、体积小,通过软件设置,自动化、全流程可视化。

3.负载方式

1)试验2,3,4,5,6是短路负载和0Ω‖470μF,控制主板自动进行程序切换;

2)负载最大值、150%最大值是按照电流设定的负载,通过软件输入,内部自动控制输出所需要的电压和电流;

3)试验步骤:

1)用户只需要输入测试器件的参数:最大电压、最大负载电流数值即可。用户接入样品,选择对应的工步,开启后自动测试并保留记录数据,用户可随时查询历史记录;

2)测试是否通过,自动判断,软件提示NG还是PASS

3)要求:在试验程序后,器件应能按其适用的规格限制电流或器件开路。器件开路时,用新的样品替换并继续进行适用的试验;

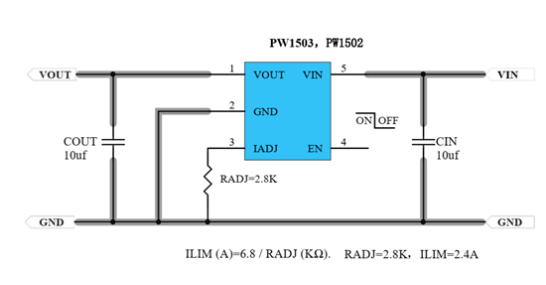

4.可调限流IC  PW1503典型应用电路示例

PW1503限流IC为例。测试时,限流器电路的VIN、VOUT、GND1、GND2和EN引脚接线引出,连接到设备对应的端口。

在软件端输入选择测试工况,选择对应的一项或者多项测试;

在软件端对应的输入框输入样品参数值

点击开启,自动进行测试并记录;

测试完毕保存记录,查看记录,取下样品即可。

三.测试操作流程与数据记录

1.操作流程

1)在软件上对应通道输入器件参数:最大电压;最大负载电流

2)从8个测试工步中选择其中一个或多个需要进行的测试工步;

3)点击“开始测试”,输入数据记录的目录和命名,点击确认测试开始;

4)可以选择任意一次通断测试过程中,测试不通过(电流超过上限值,即最大负载电流的120%),是继续进行测试,还是测试立即中断,弹窗提示。

2.测试概要

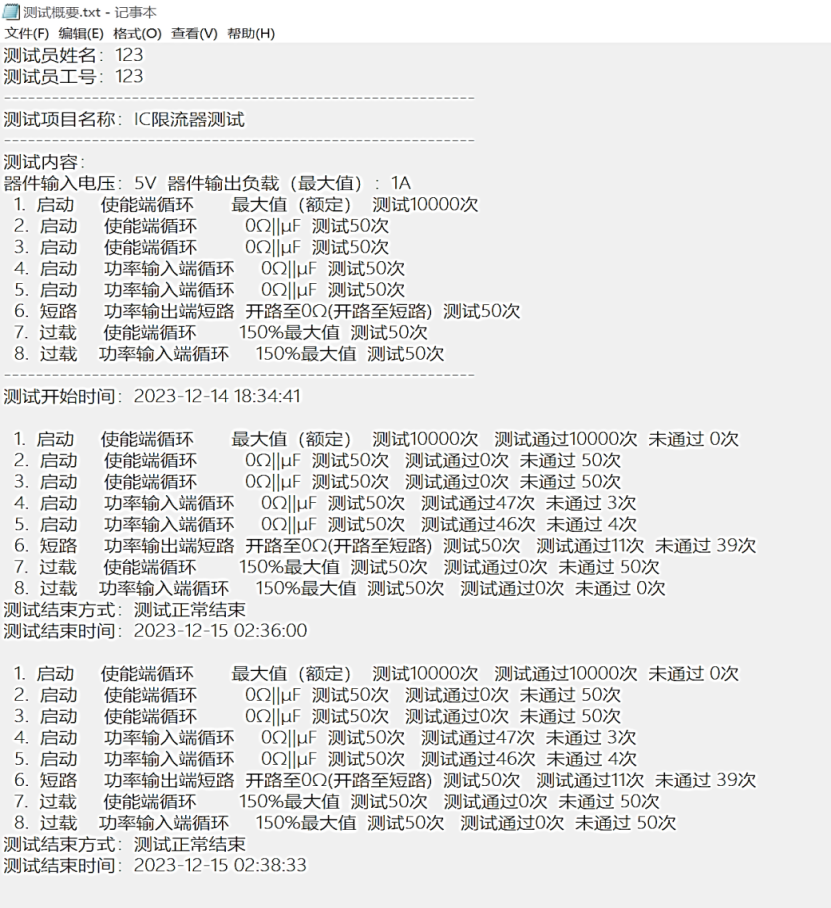

每次测试开始时,记录生成一个测试概要txt文件,记录内容示例如下:


3.测试记录文件

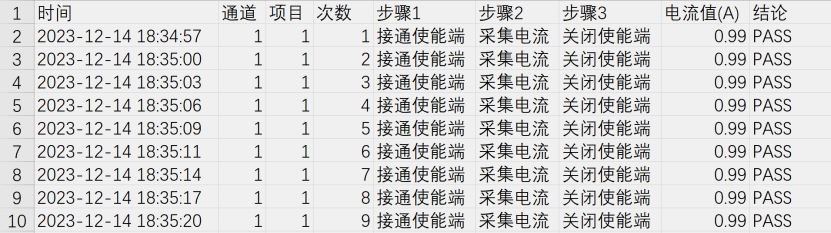

每次测试开始时,记录一个表格文件,用户自定义命名。记录内容如下


四.操作说明

1.设备网络配置

1)设备连接准备物料:

路由器1台、PC电脑1台,网线2根;;

把本公司提供的“IC限流器检测软件”,拷贝到电脑硬盘(最好放在非C盘的其他盘符里面);

使用网线把设备和电脑共同连接到路由器,路由器必须打开DHCP功能;

电脑连接路由器的网卡,必须使用固定IP,并记录使用的固定IP

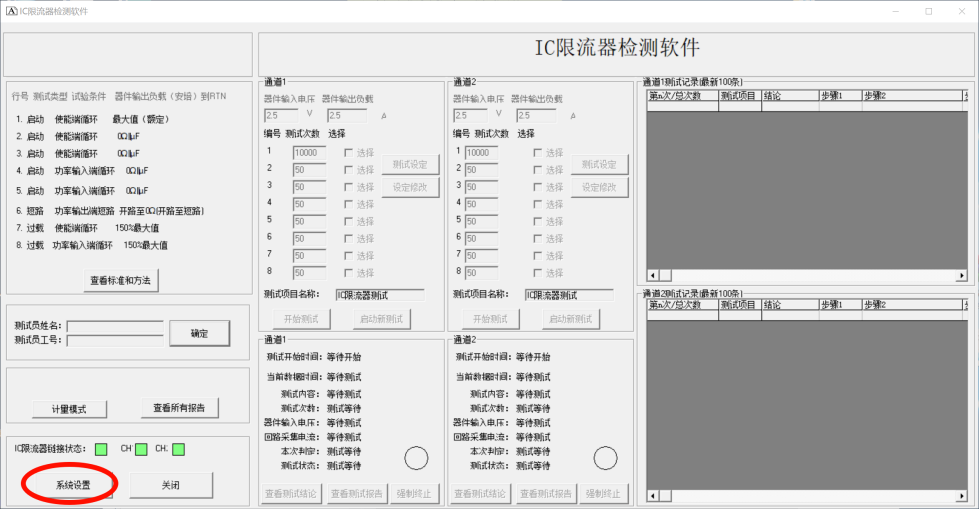

2)打开本公司提供的“IC限流器检测软件”,点击“系统设置”按钮:

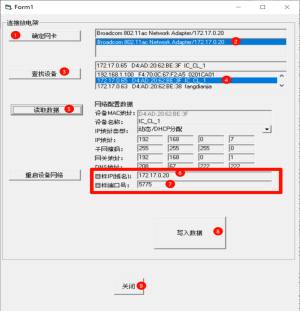

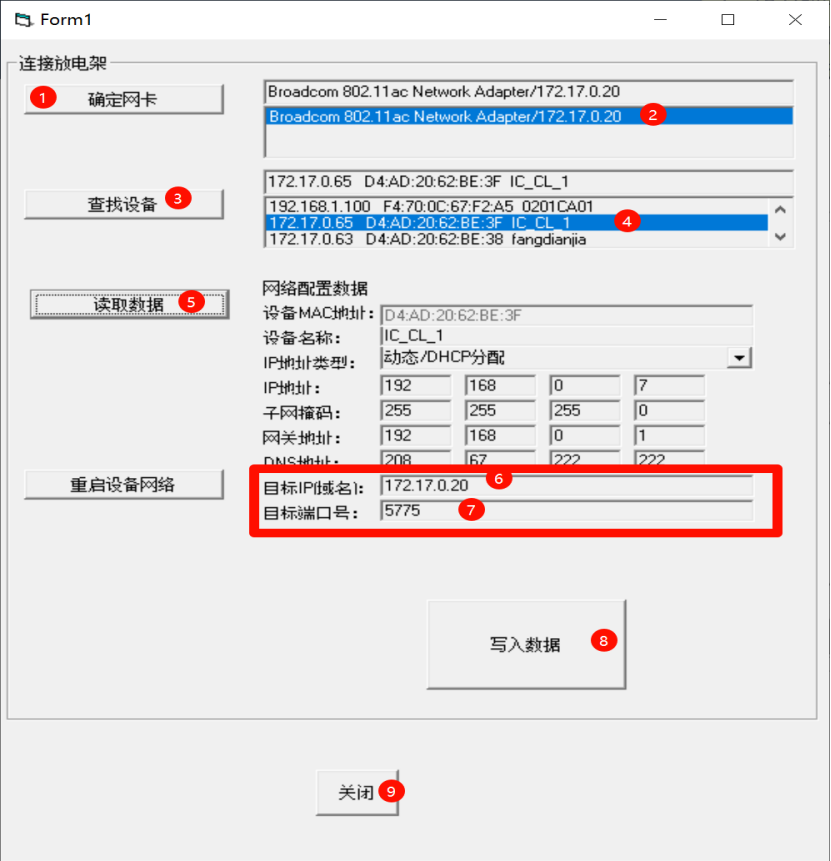

3)进入“设备网络配置”界面:

点击“确定网卡”;

选择连接路由器的网卡;

点击“查找设备”;

选择“IC_CL_X”开头的设备,X代表不同的机器;

点击“读取数据”,可以查看当前设备连接信息;

在“目标IP(域名)”处,输入电脑的固定IP,在上面准备步骤的时候,记录下来的电脑固定IP

在“目标端口号”处,输入“5775”,一般情况下,这个是出厂固定,已经配置好了;

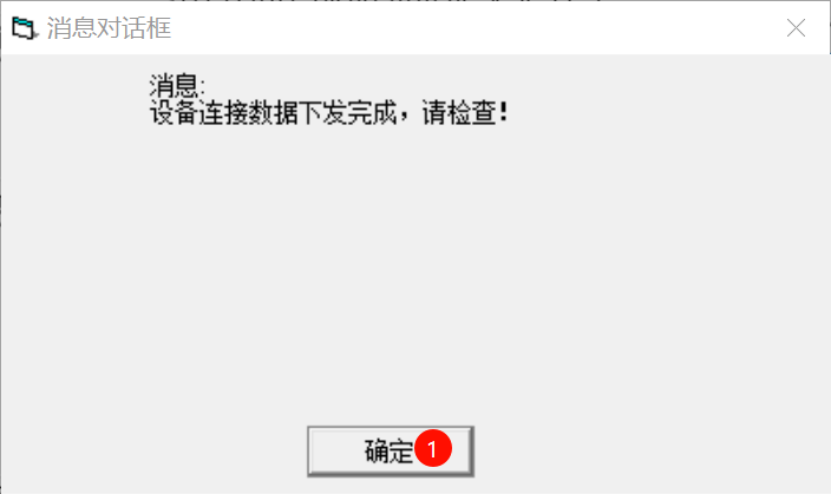

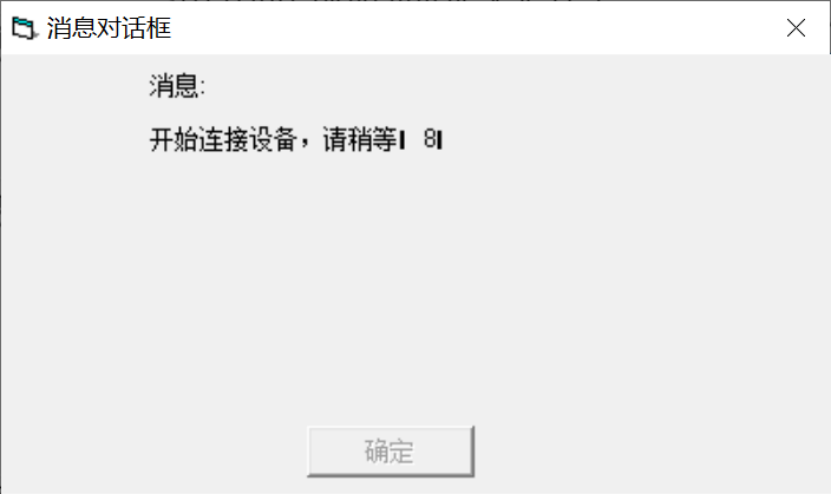

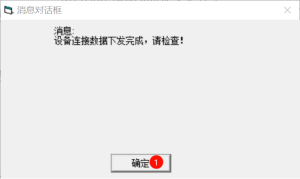

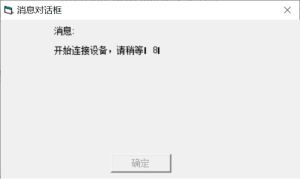

点击“写入数据”,会出现消息对话框,提示正在连接设备,会出现完成对话框,点击“确定”


点击“关闭”退出网络配置界面;

2.设备测试功能介绍

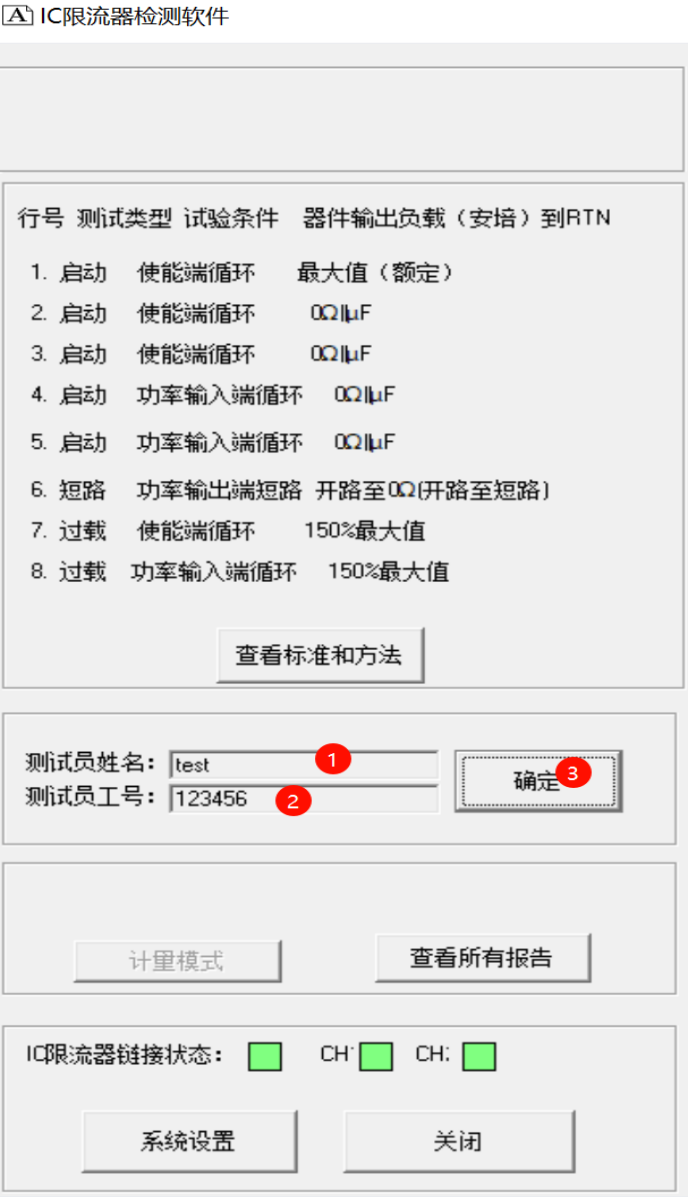

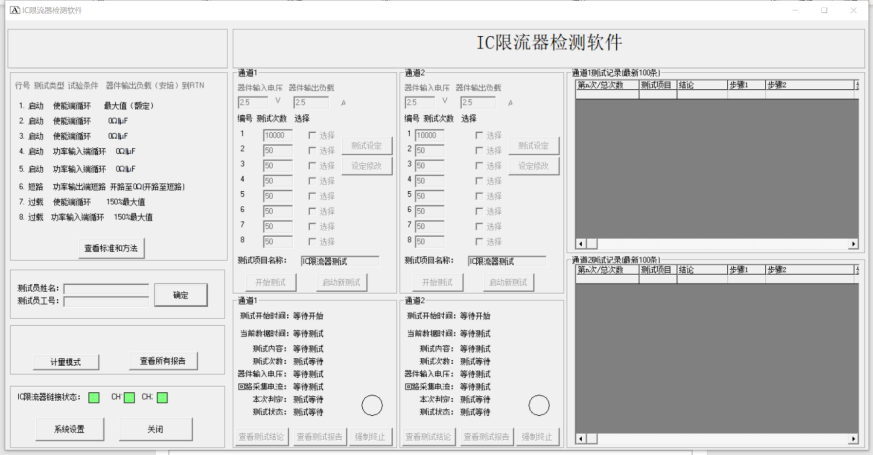

1)启动测试功能,输入测试员姓名、工号,点击确定;


2)激活测试功能界面之后,可以进入测试流程:

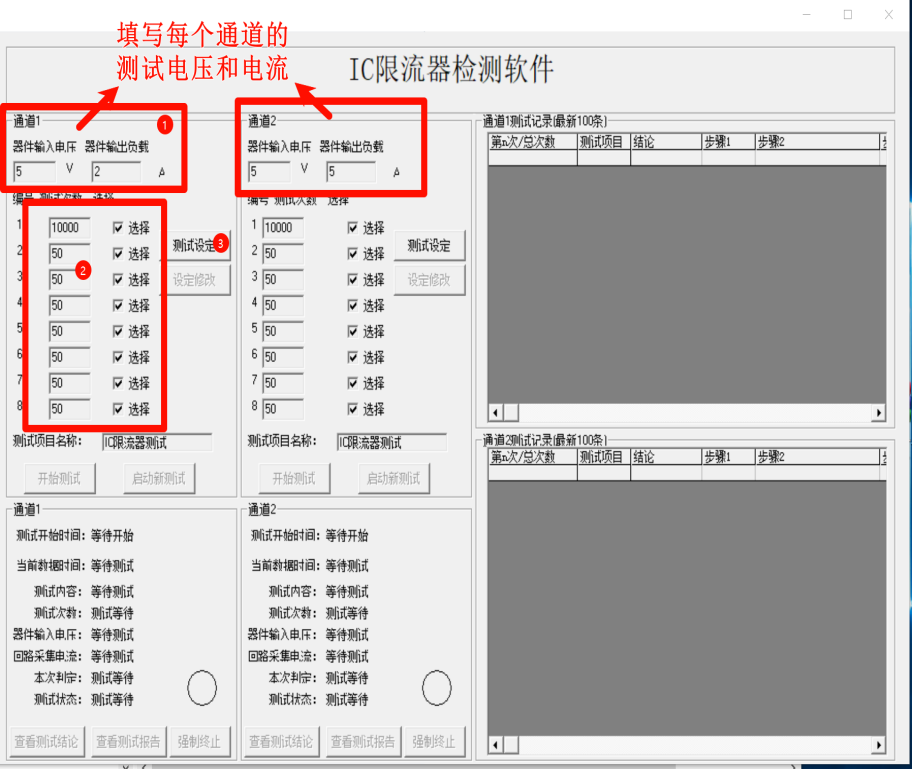

确定测试的电压和电流,勾选需要测试的步骤,填写每个步骤需要测试的次数,点击“测试设定”

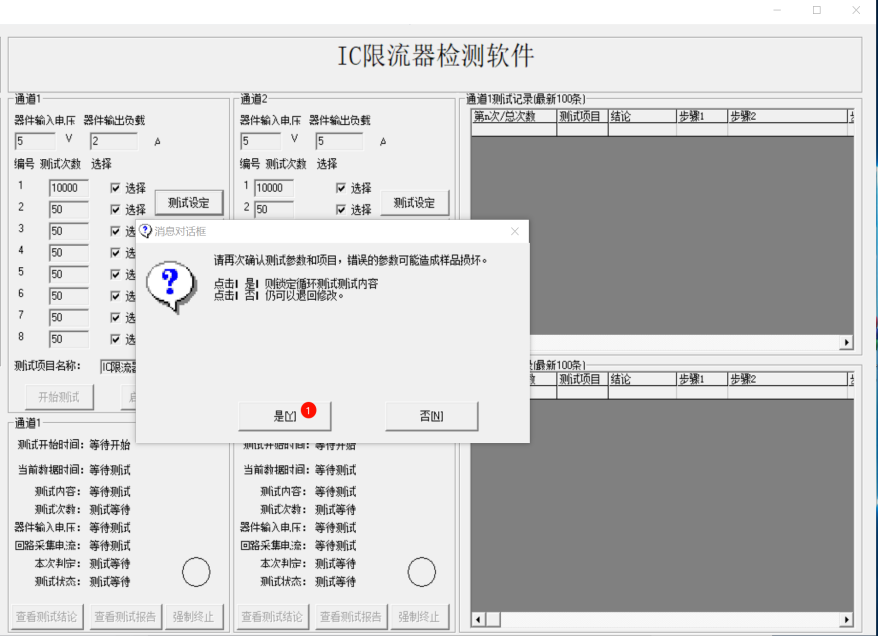

在弹出的确认对话框,再次确认具体的参数,确认无误之后,点击确认

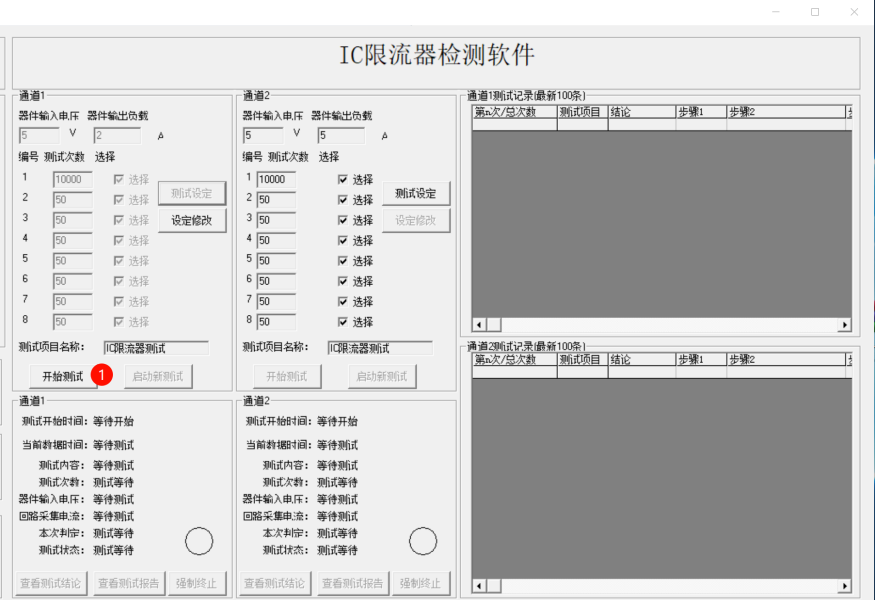

锁定测试之后,请再一次检查样品连接是否可靠,测试步骤是否勾选正确,就可以点击“开始测试”

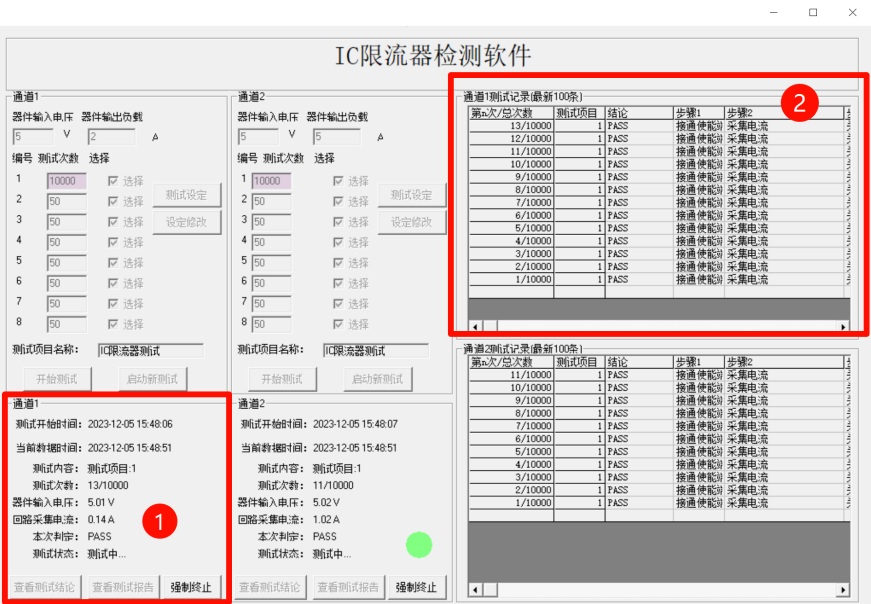

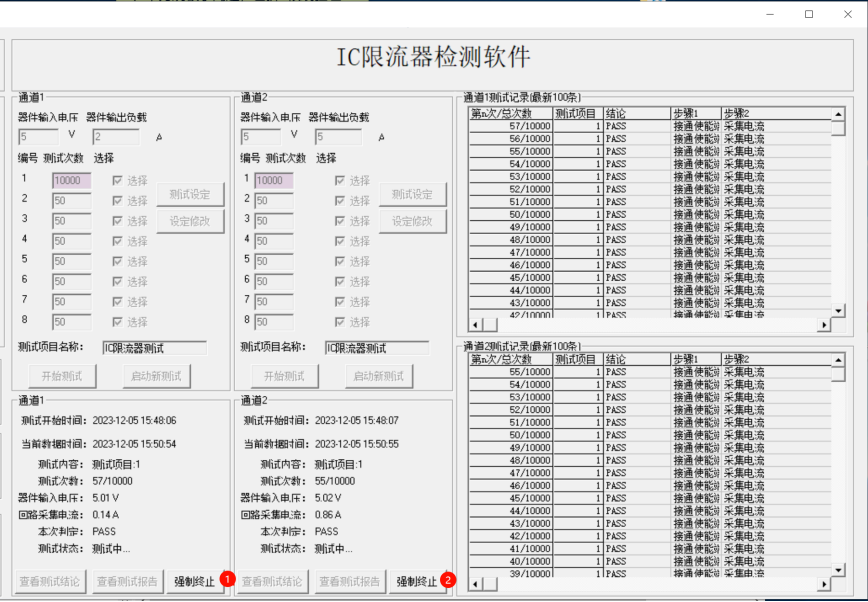

软件界面,会实时显示当前测试进程:


如果测试中途需要强制停止,点击“强制终止”


3.查看所有报告

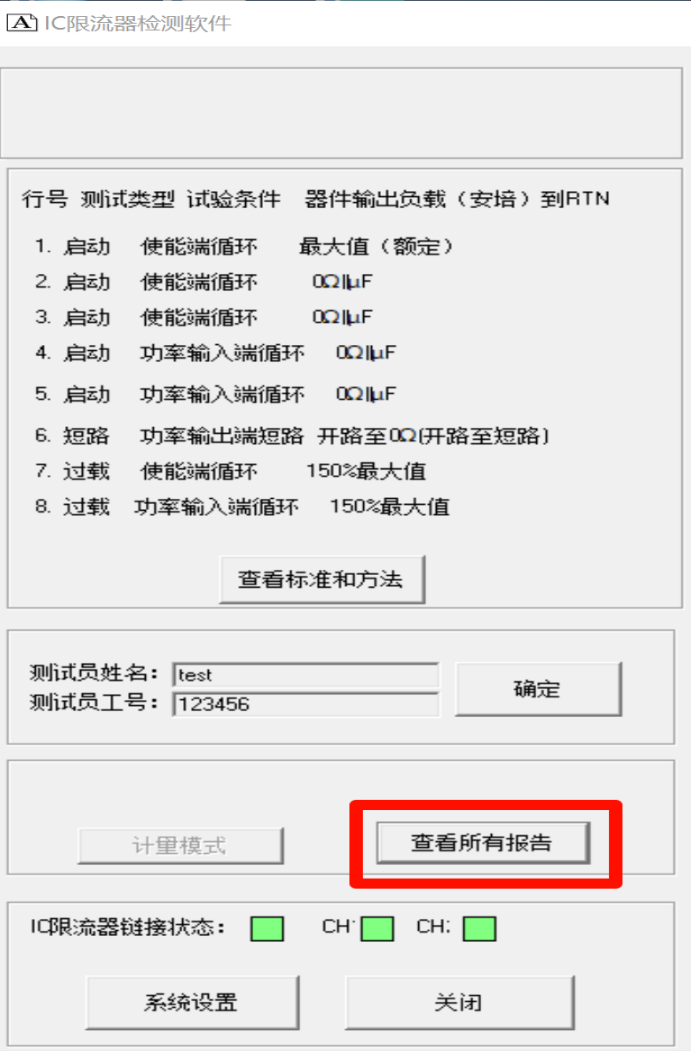

1)在软件的左边,有一个“查看所有报告”按钮,点击会直接打开所有报告所在的文件夹,可以根据需要查询所需要的报告文件:


五.计量模式

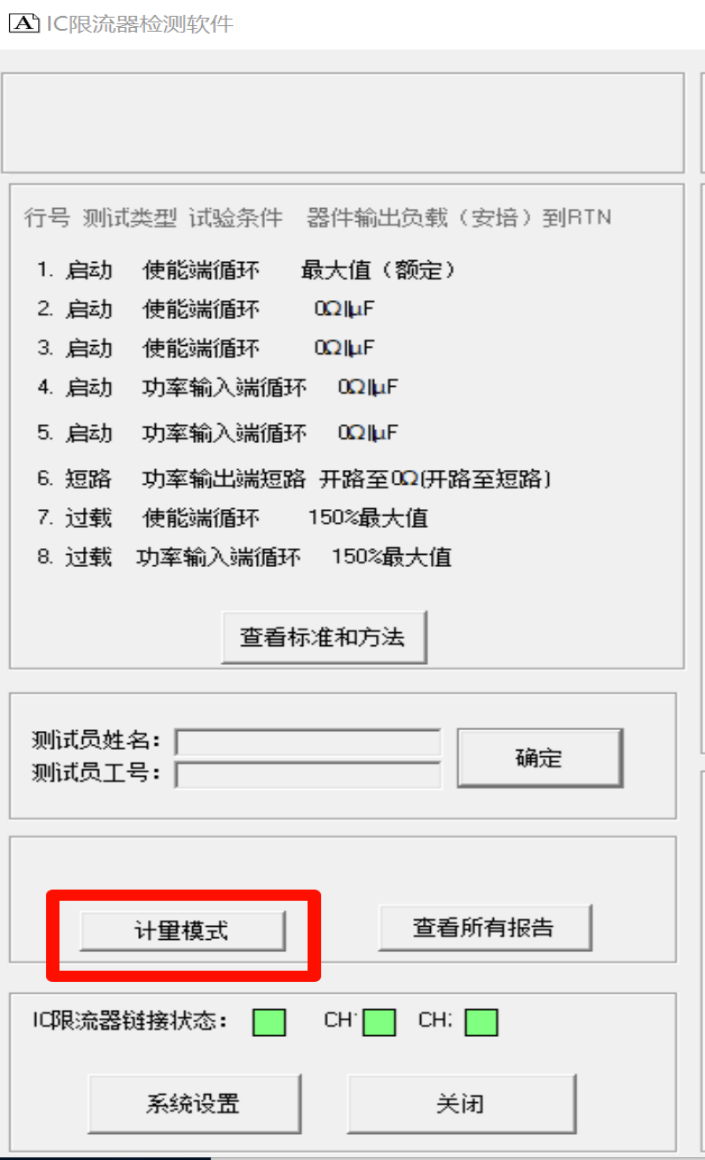

1.打开软件,“计量模式”按钮,会处于激活状态;(只有第一次打开软件会处于激活状态,如果该按钮处于不激活状态,请关闭软件,再重新打开)


2.进入“计量模式”之后,必须确认通道端子的连接线正常连接,电流表串入IN+和OUT+、电压表测量IN+和IN-;

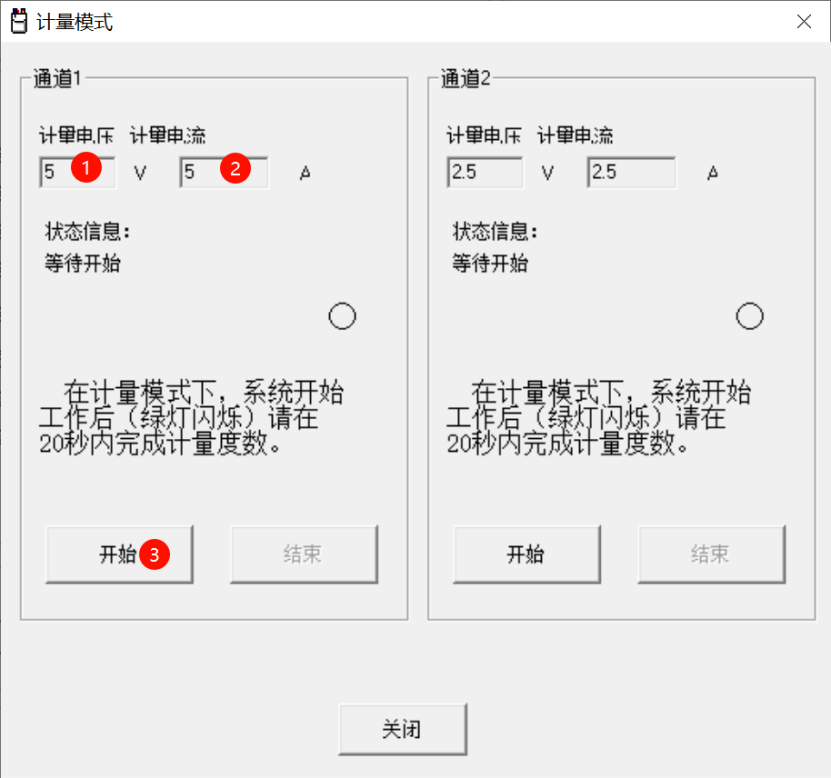

3.填入需要的“计量电压”、“计量电流”,电流最大不能超过15A,电压不能超过16V;


4.点击“开始”,进入计量,在计量模式下,请在20秒内完成计量读数,在20秒后,会强制停止计量输出;

六.校准模式(非专业人员,请勿操作,出厂时已校准)

1.需要准备的物料:高精度电流测量一台、高精度电压测量仪器一台;

2.连接方式:把高精度电流表串接进入IN+,OUT+;把高精度电压表并接到IN+,GND,两端;

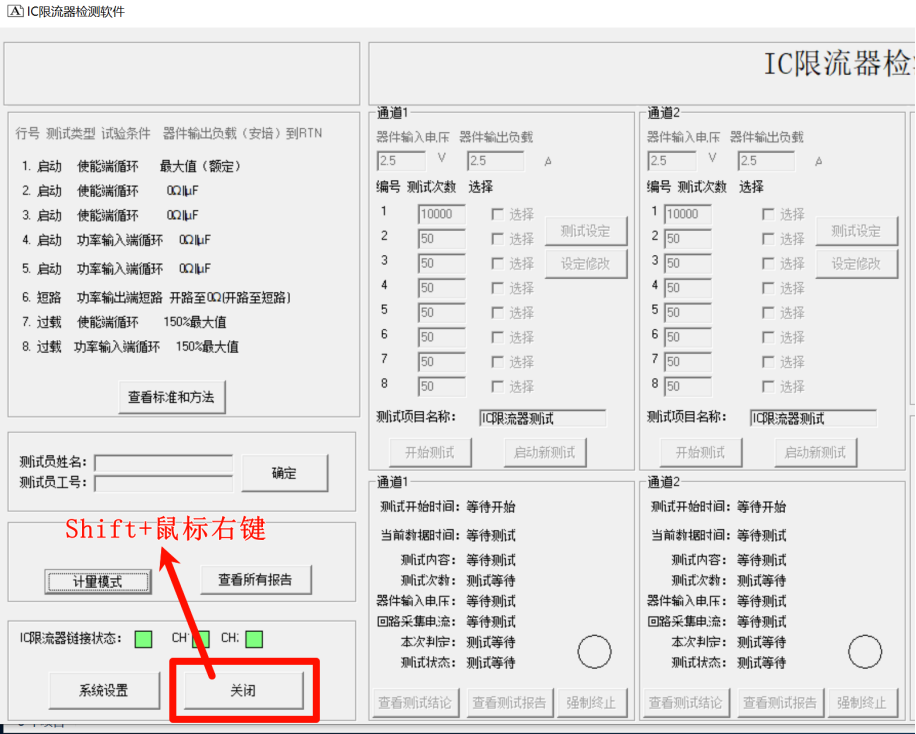

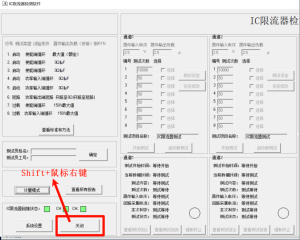

3.软件进入“校准模式”的方法:在“关闭”按钮上面,按住SHIFT+鼠标右键,可以进入“校准模式”界面

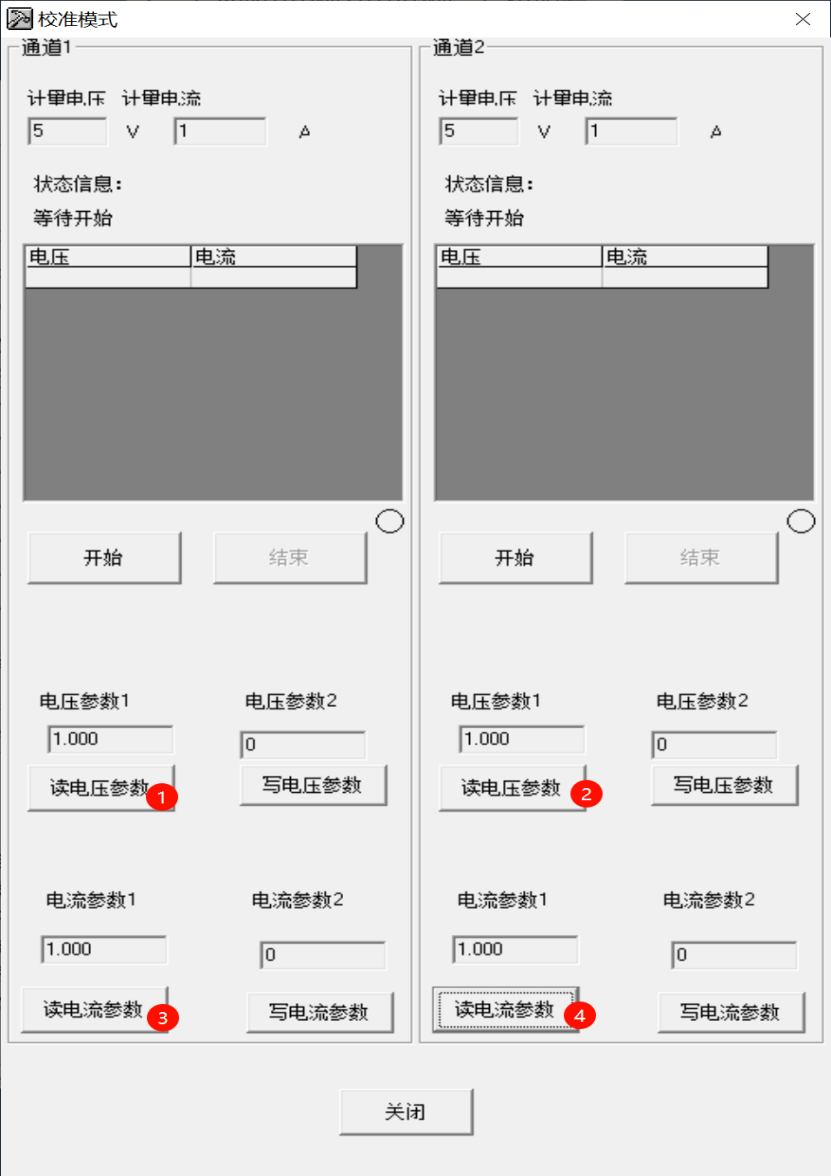

4.进入校准模式之后,首先读取原来的校准参数,每一个都要全部读出来

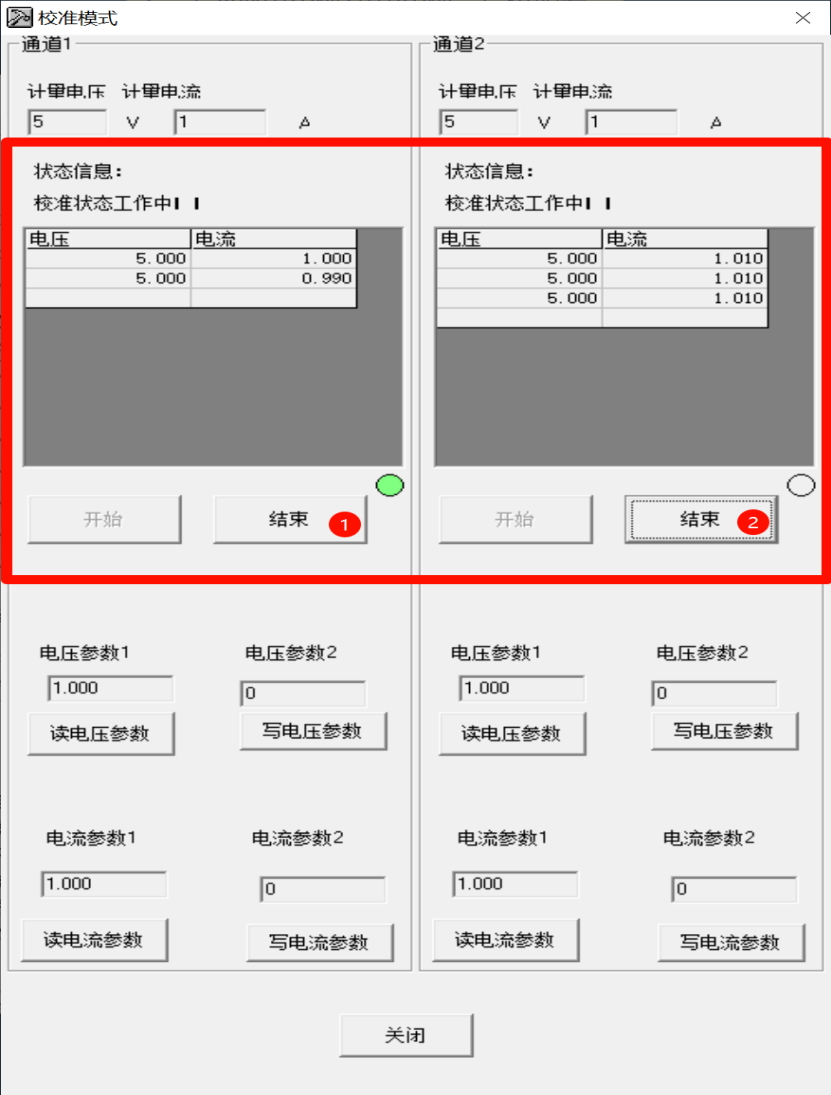

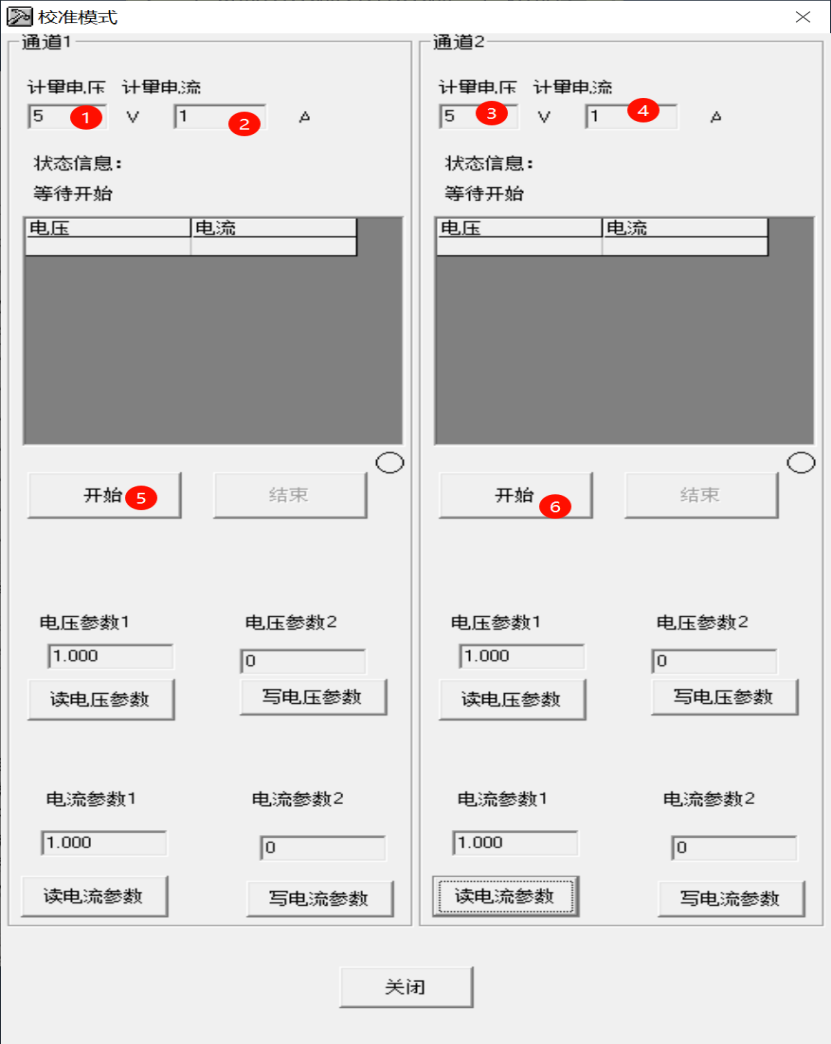

5.在下图对应位置填入:需要校准的电压电流值,2个通道独立校准,点击开始按钮,可以开始校准流程

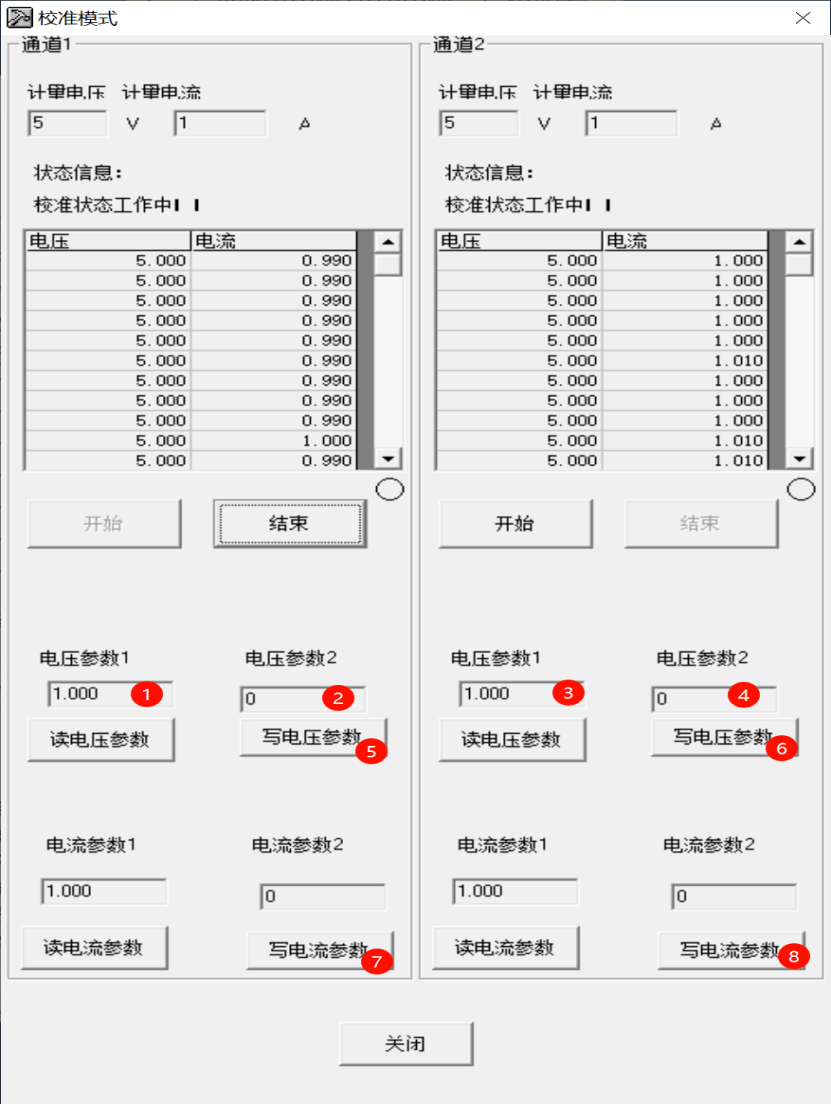

6.在下图方框,状态处,会显示实时的参数,可以记录运行参数,和高精度表对比,计算出校准参数

计算出相应通道的校准参数之后,可以填入对应的参数框,点击对应的写入参数按钮

7.计算出相应通道的校准参数之后,可以填入对应的参数框,点击对应的写入参数按钮
