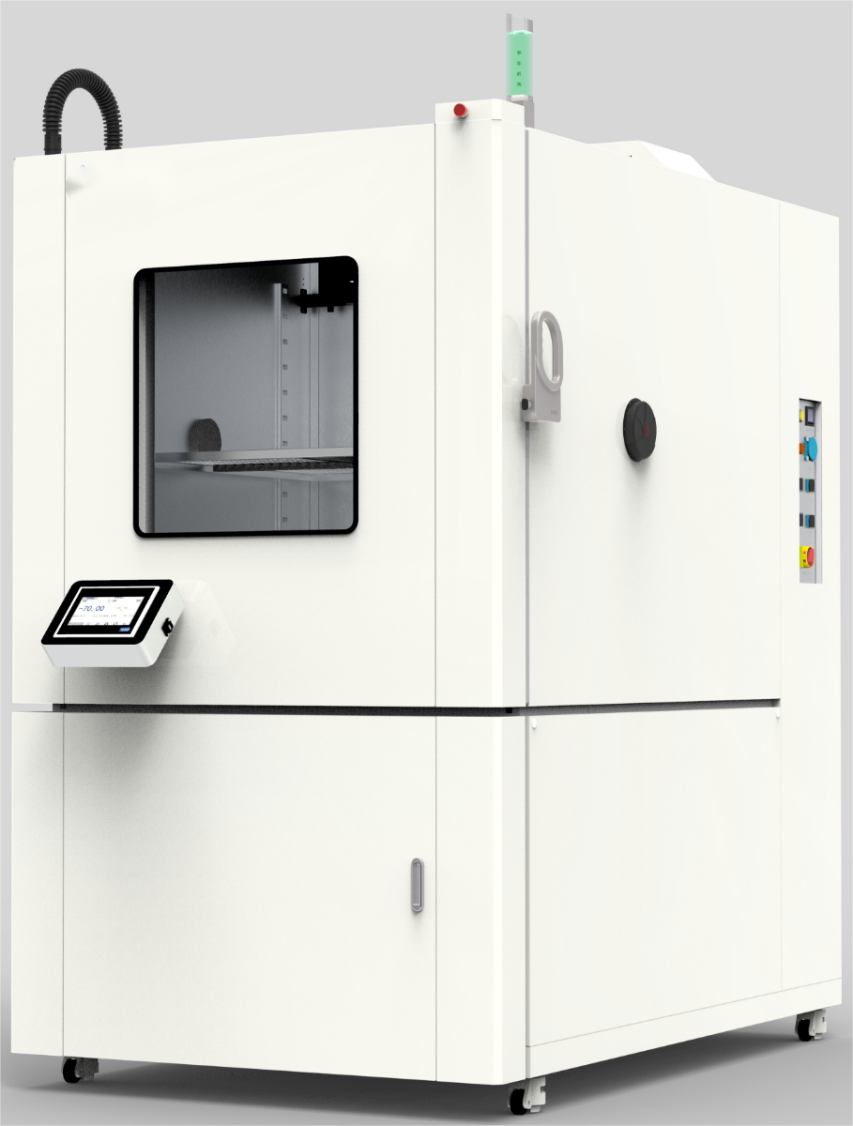

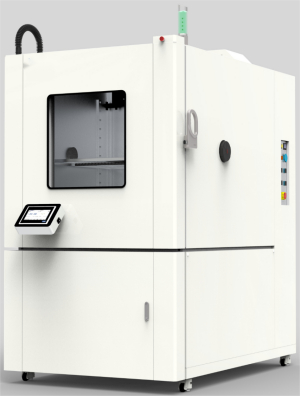

低气压高低温试验箱

1基础信息

产品名称：

低气压高低温试验箱

产品型号：

QSLT1000-000PFE

标规特性：

标准

冷却方式：

风冷

外观颜色：

RAL 9002（灰白）

设备重量：

≈1320 kg（净重）

工作电源：

三相 五线制 AC 380V(±10%) 50 Hz

噪声控制：

≤68 db，距机器正面1.0米，高1.6米处（无阻隔位置）测试

测试区容积：

1000 L

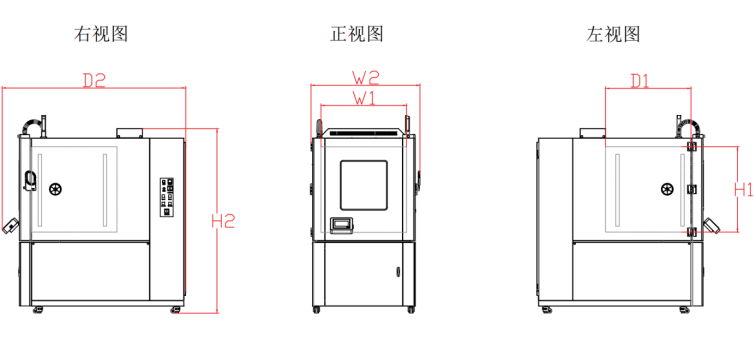

测试区尺寸：

宽（W1）1000 mm×高（H1）1000 mm×深（D1）1000 mm

产品外尺寸：

宽（W2）1200 mm×高（H2）2020 mm×深（D2）2500 mm

外包装尺寸（约）：

宽（W3）1350 mm×高（H3）2210 mm×深（D3）2700 mm

★说明

由于三色灯和穿线波纹管的凸出部分可折叠，因此H2的尺寸不包括它们。

2.技术参数

温度性能

温度范围：

0 ℃至+150 ℃

温度波动度：

≤±0.5 ℃（常压下）

温度均匀度：

≤2.0 ℃（常压下）

温度偏差：

≤±2.0 ℃（常压下）

升温速率：

≥2.0 ℃/min（常压下）

降温速率：

≥1.0 ℃/min（常压下）

恒温过程负载能力：

≤500 W发热量（-20 ℃至+85 ℃）

压力性能

压力范围：

常压 至40 kPa

控制精度：

±1.0%（设定值）

压力偏差：

≤±2kPa（标准大气压～40kPa时）

≤±0.5kPa（40～4kPa时）

≤±0.1kPa（4～1kPa时）

降压时间：

常压 至1 kPa≤45 min

恢复速率：

≤10 kPa/min

温度-气压综合可控范围：

★说明

①上述温度、压力的技术参数均在环境温度为+25°C（采用水冷方式时，还需保证冷却水温为+10°C~+28°C、水压在 0.3MPa~0.6MPa、进出水压差≥0.2MPa），相对湿度≤85%RH，周围无热源，且试验箱为空箱（无试件）的条件下测得。

②计量规范依据 JJF1101《环境试验设备温度、湿度参数校准规范》。

③升温和降温速率依据 GB/T2424.5，在空载状态下于出风口处进行测量（注明情况除外）。

其他技术要求

平均风速：

≤1.7 m/s（常压下）

选装功能及配件

三色信号指示灯：

配备指示设备运行、停止、故障等信号的三色（红、黄、绿）灯。

★说明

上述选装功能及配件可能会对设备的部分性能参数造成影响。

满足试验标准

低温试验：

GB/T 2423.1(IEC 60068-2-1) 试验A：低温试验方法

GJB 150.4 低温试验

高温试验：

GB/T 2423.2(IEC 60068-2-2) 试验B：高温试验方法

GJB 150.3 高温试验

低气压试验：

GB/T 2423.21 试验 M：低气压

GB/T 2423.25 试验 Z/AM：低温/低气压综合试验

GB/T 2423.26 试验 Z/BM：高温/低气压综合试验

GJB 360B 方法 105：低气压试验

GJB 150.2A 低气压（高度）试验

GJB 150.6 温度-高度试验
