剩余电压测试仪

剩余电压测试仪

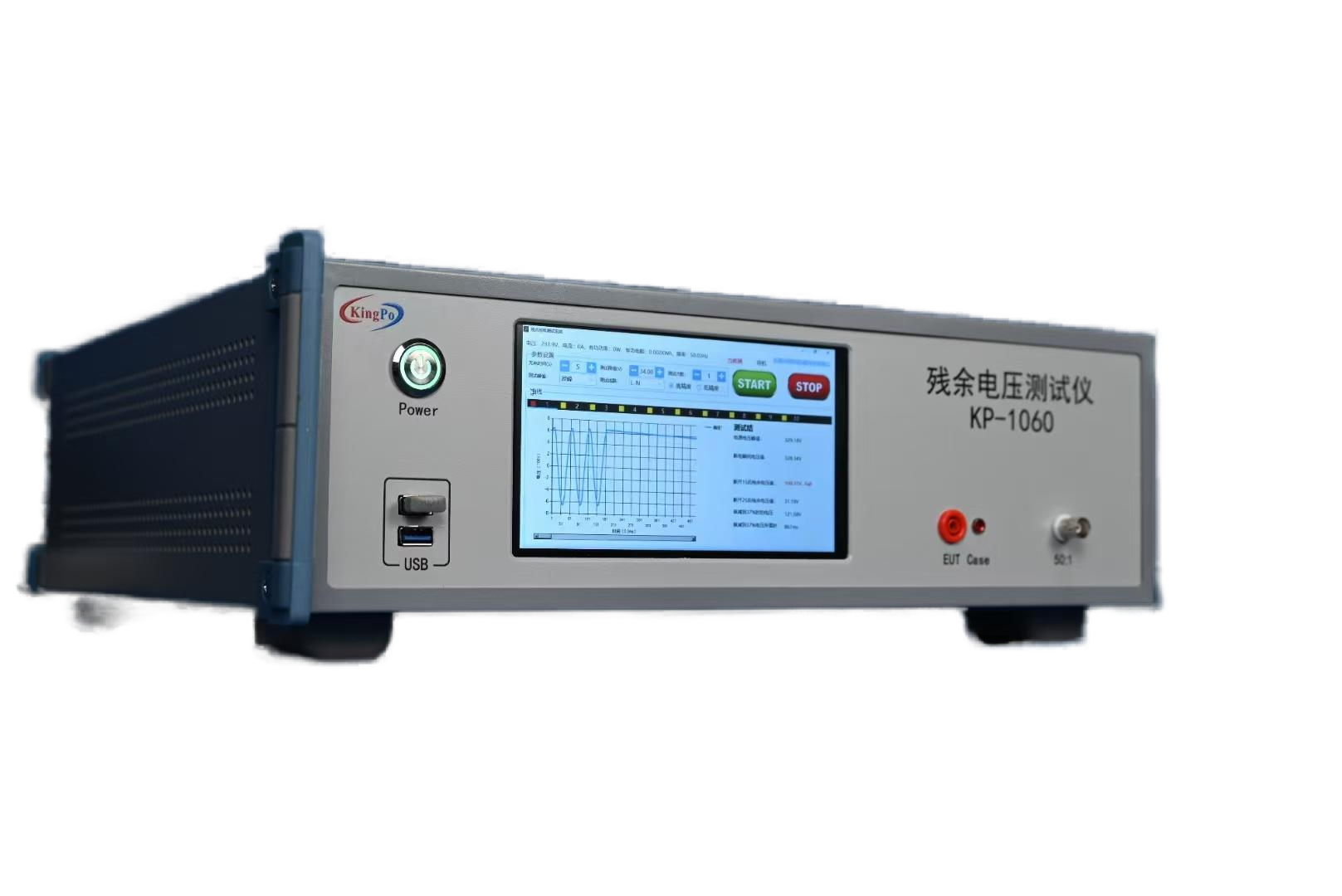

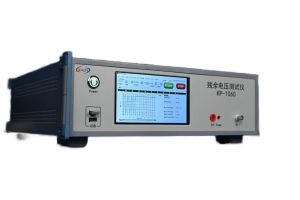

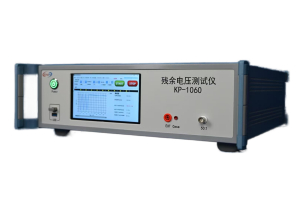

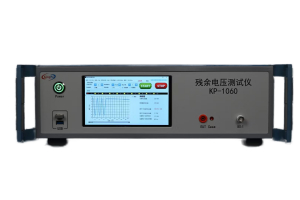

一、产品特点

RD4L残余放电测试仪,剩余电压测试仪是根据国家标准GB9706.1-2007《医用电气设备 第一部分：安全通用要求》、GB4706.1《家用和类似用途电器的安全 第一部分：安全要求》22.5规定：“用插头与供电网连接的设备，必须设计成在拔断插头之后1s时，各电源插脚之间以及每一电源插脚与设备外壳之间的电压。”设计。本仪器有足够高的测试阻抗采用模拟拔断插头的方法使设备与电网电压在峰值状态断开，用于医疗器械、家用电器等电气设备剩余电压测试

二、主要技术参数 ：

1）输出电压: AC 0～300V，50/60Hz；

最大输出电流不超过10A，最大负载功率3KVA

供电时间： 1-99s连续可调

仪器自动判断在电压峰值处断开进行测试，在正/反极性时断开可选

2）测试电压: 10～300V 显示分辨率0.1V

3）测试时间: 断开1秒/2秒后进行测试，断开时间可选；

测量次数： 1-99次内任意值

4）测试阻抗：100±5 MΩ；

5）采用工控机采集、控制、显示全部测试数据

9）试验电源：外接测试电源

10）整机大约尺寸：4U标准机箱

11）NI采集卡：分辨率14 bits  采样率48 kS/s

12）设备电源电压为峰值时断电测试，保证了测试数据的准确性和一致性；

测试阻抗100±5 MΩ，电容小于25pF，满足L-G，L-N，N-G极间和可触及电容器剩余电压和能量测试的阻抗要求；

多形式的测试功能。

A．各电源插脚之间剩余电压；

B. 每一电源插脚与设备外壳之间的剩余电压；

C. 设备外部可触及电容器剩余电压和能量测试；

13）手动/自动转换测试。即可以手动进行极间的分相测试，每2极间测试10次；也可以进行自动测试，三极间相互组合的测试，每种组合分别测试10次；

14）自动保持最大测试电压值，测试剩余电压超过60/34V自动报警。

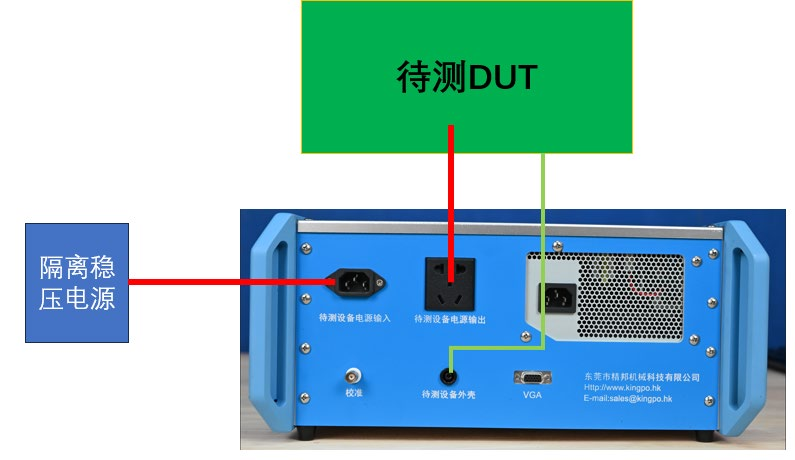

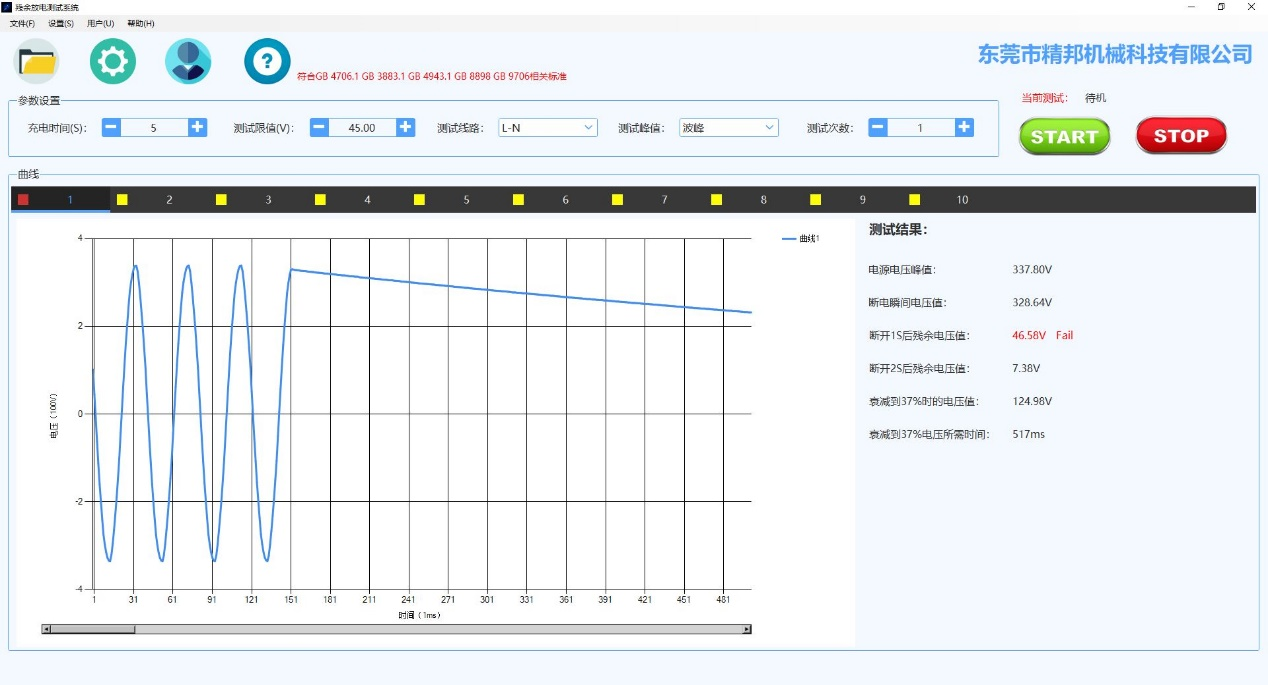

主界面：
