KP-3301B除颤效应能量测试仪

KP-3301B 除颤效应能量测试仪面向多参数监护仪、心电图机及心电导联相关产品的除颤防护试验，集除颤效应防护（共模/差模）、呼吸除颤效应防护、除颤能量减少、剩余电压/危险电压（Y1Y2）测试于一体，结果自动计算，适用于医疗检测注册机构、心电设备制造企业与科研院校教学培训。高压回路采用进口固态电容（32uF/7kV）与高压真空继电器，可靠性高；内置各标准除颤试验电路的电阻、电感设置，一键选择，无需手工搭建试验电路。

适用标准与条款

系统集成 GB 9706.1-2020、GB 9706.225/226/227-2021、EC53、EC13、IEC 60601-1:2020、IEC 60601-2-25/26/27/30/34/49、YY 0828-2011 等标准关于除颤试验的电路电阻、电感设置，覆盖心电和除颤应用部分的除颤效应防护（共模、差模）试验电路及除颤能量减少测试电路，各标准条款的具体限值与判定以正式标准文本为准。

主要特点

• 心电和其他除颤应用部分的除颤效应防护（共模、差模）测试，自动/手动测试可选
• 呼吸除颤效应防护（共模、差模）测试
• 除颤能量减少测试，结果自动计算，显示分辨率 1 焦耳
• 剩余电压/危险电压（Y1Y2）测试，结果自动计算，避免外接示波器在除颤干扰下读数不准
• 内置各标准除颤试验电路电阻电感设置，一键选择（L=500uH，R=10Ω 等）
• 可选配除颤导联自动转换盒和自动化测试软件，在自动测试模式下进行自动化测试

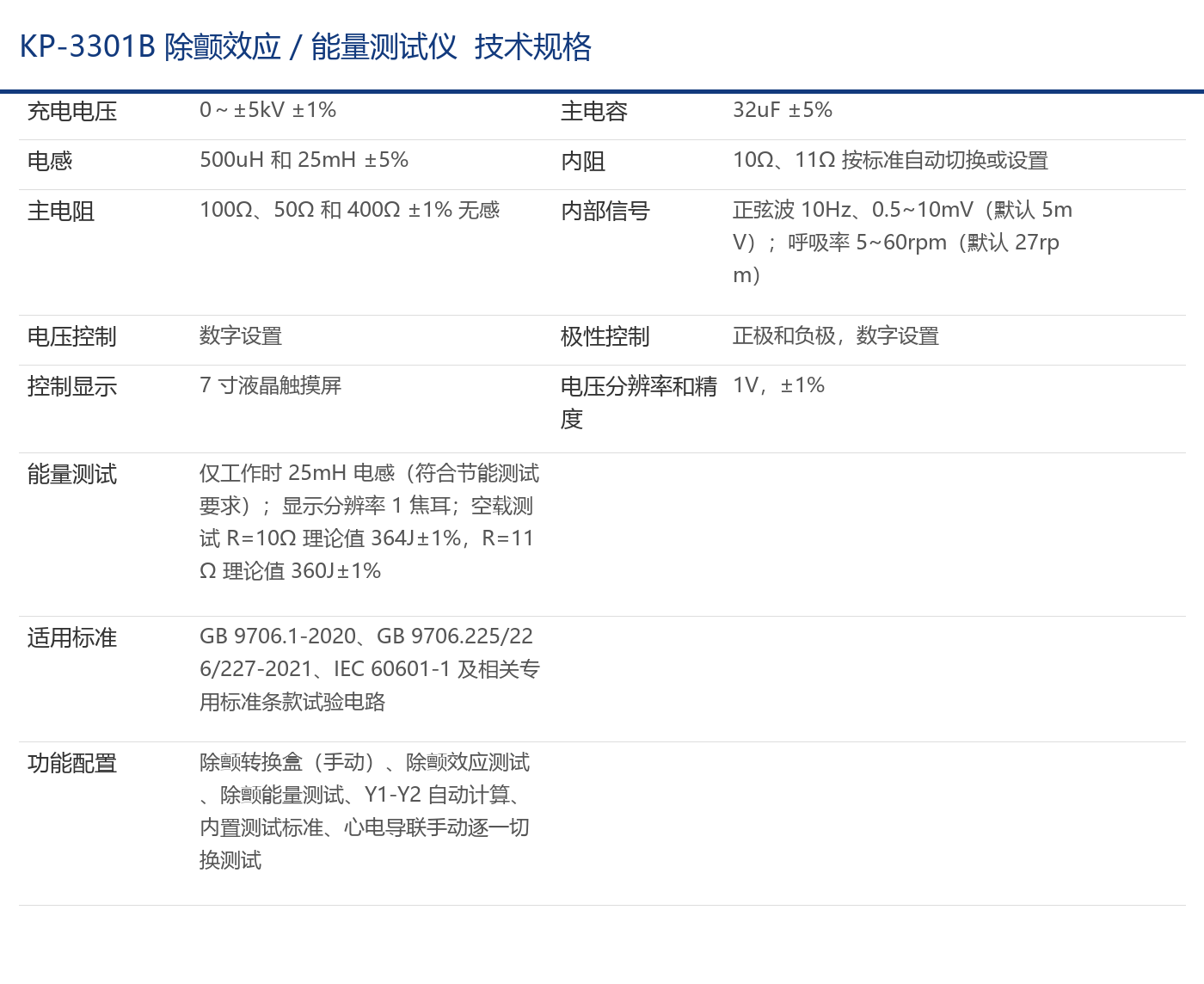

技术参数

• 充电电压 0～±5kV ±1%，电压分辨率 1V、精度 ±1%，极性正/负数字设置
• 主电容 32uF±5%，电感 500uH 和 25mH±5%，内阻 10Ω/11Ω 自动切换，主电阻 100Ω/50Ω/400Ω 无感
• 内部信号：正弦波 10Hz、0.5~10mV（默认 5mV）；呼吸率 5~60rpm（默认 27rpm）
• 能量测试：空载 R=10Ω 理论值 364J±1%，R=11Ω 理论值 360J±1%
• 7 寸液晶触摸屏控制显示

配置清单

• 主机 1 台、除颤转接盒（手动）1 个
• 3 芯电源线 1 条、DB9 串口线 1 条
• 输出测试信号线 4 条（香蕉头红黄黑蓝）、输出转接线 2 条（红黑带鳄鱼夹）
• Y1Y2 测试线 1 条（红色鳄鱼夹）、黄绿接地线 1 条
• 导联接线柱 10 个、铝板 1 块、备用保险管 2 个
• 使用说明书（电子版）1 份、校准证书（纸质版）1 份、合格证 & 保修卡 1 张

适用边界

本仪器为除颤效应防护与除颤能量试验的专用信号源与测量装置，不替代被测设备的功能性能测试；高压输出试验应在实验室条件下由专业人员操作，测试前确认接地与接线正确。心电导联在标配手动转换盒下需逐一切换测试，如需自动化测试请选配导联自动转换盒与自动化测试软件。

常见问题

Q1：KP-3301B 覆盖哪些标准的除颤试验电路？
A1：内置 GB 9706.1-2020、GB 9706.225/226/227-2021、EC53、EC13、IEC 60601-1:2020、IEC 60601-2-25/26/27/30/34/49、YY 0828-2011 等标准的除颤试验电路电阻电感设置，一键选择。

Q2：除颤能量测试的准确性如何验证？
A2：采用空载测试校核：R=10Ω 时理论值 364J±1%，R=11Ω 时理论值 360J±1%，能量显示分辨率 1 焦耳；仅工作时接入 25mH 电感，符合节能测试要求。

Q3：能做自动化测试吗？
A3：可以。选配除颤导联自动转换盒和自动化测试软件后，在自动测试模式下即可完成自动化测试；标配手动转换盒时心电导联需手动逐一切换。
