KP-HF50中性电极阻抗测试仪

KP-HF50 中性电极阻抗测试仪用于评估高频手术设备中性电极的电气接触质量，测量中性电极应用部位表面与中性电极电缆连接点（距导电表面连接处 5cm 内）之间的接触阻抗与接触电容，防止流通高频手术电流时因欧姆热引起灼伤患者的风险。设备以单片机为核心，采用内置 14bit DAC 的直接数字频率合成器（DDS）产生高频正弦试验信号，配备彩色触摸屏，工作参数与仪器状态一目了然，是医疗电气安全检测实验室以及电子、电器制造企业进行电气安全测试的专用工具。

适用标准与条款

依据 GB 9706.202-2021（等同采用 IEC 60601-2-2:2017，MOD）及 YY/T 0868 设计，用于条款 201.15.101.6——中性电极的接触阻抗测量。试验要求：随机抽取至少 10 个待试中性电极样品，中性电极全部面积稳固置于金属平板上，在电缆导体与金属平板之间通入 200kHz～5MHz 范围内基本正弦的 200mA 试验电流并用真有效值交流电流表监视；用真有效值响应交流电压表（200kHz～5MHz 内精度优于 5%）测量金属平板与电缆导体之间的试验电压，记录 200kHz、500kHz、1MHz、2MHz、5MHz 五个频率点的电压与电流并逐一计算接触阻抗。标准限值：在 200kHz～5MHz 频率范围内，导电性中性电极接触阻抗应不超过 50Ω，电容性中性电极接触电容应不低于 4nF，具体判定以正式标准文本为准。

核心能力

• 400Hz-5MHz 正弦波输出，频率精度 ≤±0.1%
• 输出最高电压 12Vrms（约 36Vpp），≥50Ω 负载；最大电流 >200mA RMS
• 电流量测精准度 <±5%，量测频率 50kHz 至 5MHz
• 彩色触摸屏直观展示并设置所有工作参数及仪器状态
• BNC 输出接口，支持触摸屏控制与上位机控制两种模式

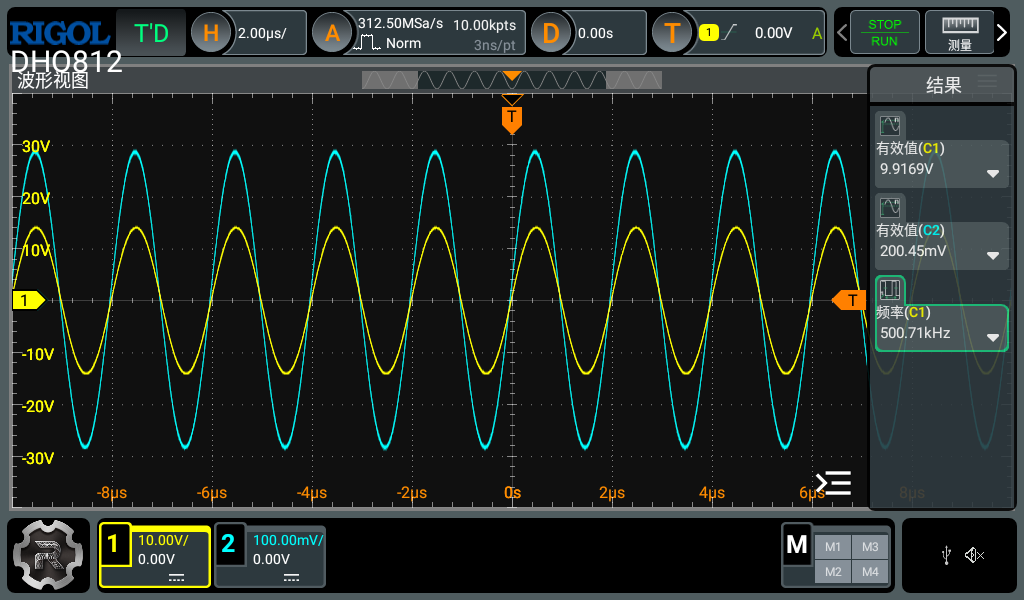

• 选配测试上位机软件：自动切换信号频率、按电流自适应调整电压幅值、自动读取示波器电压/电流有效值并计算接触阻抗和接触电容、自动生成测试报告

主要技术参数

• 符合标准：GB 9706.202-2021 / IEC 60601-2-2:2017 / YY/T 0868
• 输入电源：AC 100-220V±10%，50Hz/60Hz
• 外形尺寸：320×260×150mm，重量约 2kg

适用边界

本仪器用于中性电极接触阻抗/接触电容的测试与合规评价，不覆盖高频手术设备的输出功率、高频漏电流等其他条款试验，相应项目应由对应标准规定的装置完成。测量结果还受夹具接线、金属平板接触状态、采样设置与环境干扰影响，测试前应确认量程、连接完整性与零点状态，关键结果保留原始数据以便复核。

常见问题

Q1：KP-HF50 依据哪个标准的哪个条款？
A1：依据 GB 9706.202-2021（等同 IEC 60601-2-2:2017，MOD）第 201.15.101.6 条——中性电极的接触阻抗测量，同时符合 YY/T 0868 的相关要求。

Q2：接触阻抗和接触电容怎么计算？

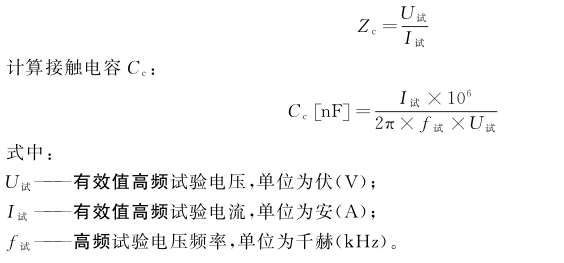

A2：在每个试验频率点测量真有效值电压 U 试与电流 I 试，接触阻抗 Z=U 试/I 试；接触电容 C[nF]=I 试×10⁶/(2π×f 试×U 试)，其中 f 试单位为 kHz。

Q3：试验需要在哪些频率点测量？
A3：按标准在 200kHz、500kHz、1MHz、2MHz、5MHz 五个频率点分别记录 U 试与 I 试，并逐一计算接触阻抗 Z。
