大功率电场模拟器 KP-H500

KP-H500 大功率电场模拟器面向人工耳蜗及有源植入式医疗器械的高频电场抗扰度评价，通过规定频率、幅值、时序和连接阻抗，将 500 kHz 高频电流作用条件施加于植入体的输出端与参考端，用于观察试验前后器械功能及可程控状态，支撑 ISO 14708-7:2019 第21.1条相关试验的标准化、可记录和可复核实施。

适用标准与条款

ISO 14708-7:2019 第21.1条 —— 规定人工耳蜗相关高频电场试验的信号、连接及试验程序，是本系统的主要依据。

YY 0989.7-2017 —— 用于人工耳蜗植入系统相关安全与试验要求的技术衔接。

GB 16174.1-2024 / ISO 14708-1 —— 提供有源植入式医疗器械通用安全框架。

YY 1874-2023 / ISO 14117:2019 —— 用于心律管理器械相关高频试验模式的能力扩展，独立管理，不改变人工耳蜗项目配置和验收口径。

执行方式：500 kHz 正弦波、频率精度≤±0.1%、输出阻抗 50 Ω；人工耳蜗标准模式 20 Vpp 开路电压，脉冲群 1 s、恢复 5 s、共 10 次；经 26 通道测试网络（各输出端经 4.7 kΩ 阻抗支路汇入公共试验点，公共点经 50 kΩ 支路连接试验源，参考电极经 100 kΩ 参考回路接入）施加于植入体输出端与参考端。

执行口径：高频信号输出仅在连接与参数检查完成后开启；频率与幅值、阻抗与通道网络、时序与控制的验收以计量设备测量结果及随机的有效计量校准报告为准。

试验原理

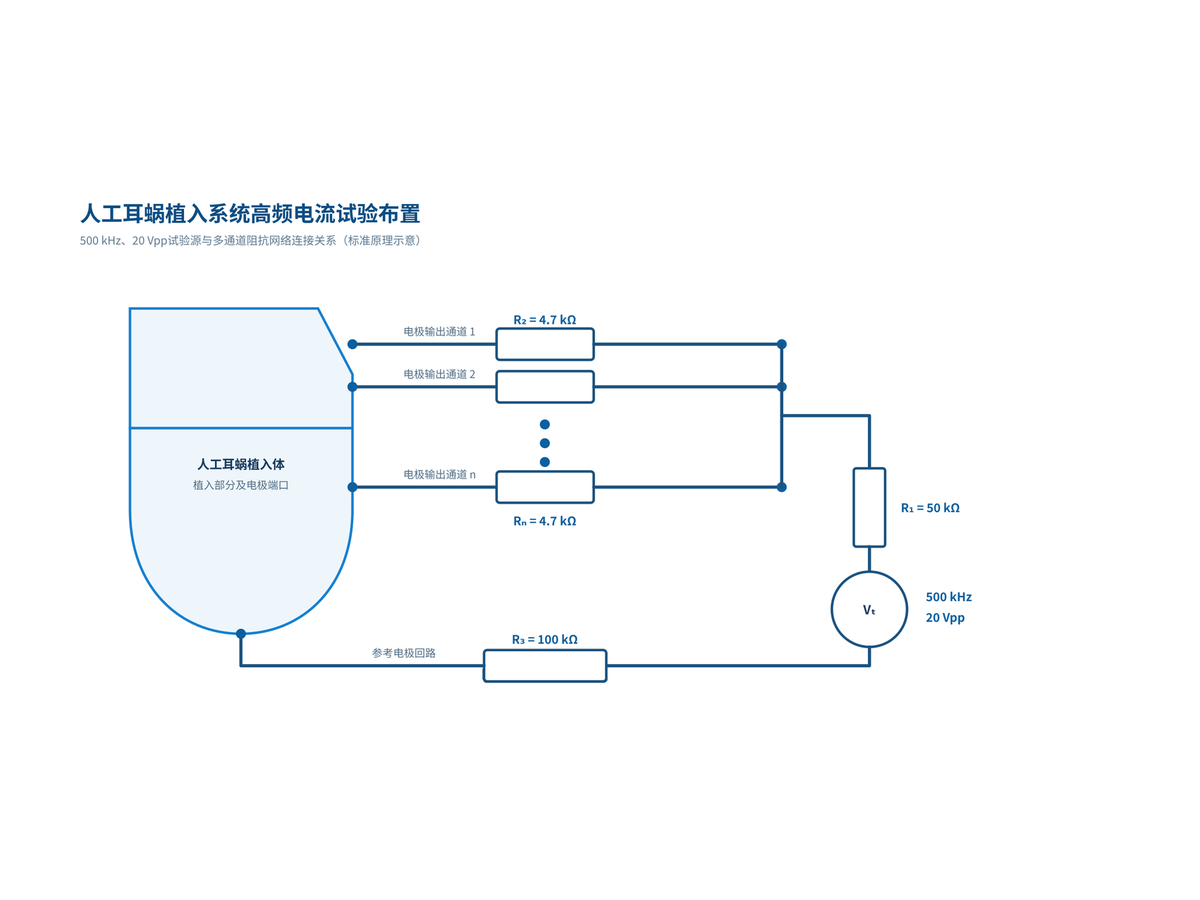

系统采用"信号源—测试网络—被测植入体—验证设备"的分层结构。主机以数字频率合成与数模转换单元构成高频正弦信号链，50 Ω 输出阻抗与外部连接网络共同构成受控测试条件。KP-H500-1 测试网络将植入体各输出端分别经 4.7 kΩ 阻抗支路汇入公共试验点，公共点经 50 kΩ 支路连接试验源，植入体参考电极经 100 kΩ 参考回路接入信号源回路，使 26 个植入体通道在统一连接条件下完成高频电流作用试验。

核心能力

• 500 kHz 正弦波输出，频率精度≤±0.1%，信号输出阻抗 50 Ω
• 人工耳蜗标准模式采用 20 Vpp 开路电压，开路输出最高幅值≥36 Vpp 为扩展能力
• 支持连续输出、脉冲群、恢复间隔与重复次数设置，试验次数 1–999 次可设，连续输出时间≥30 s
• 26 通道连接网络，通道编号与接线标识面板一致，便于接线复核
• 触摸屏与上位机双控制路径，统一参数逻辑，避免试验条件差异

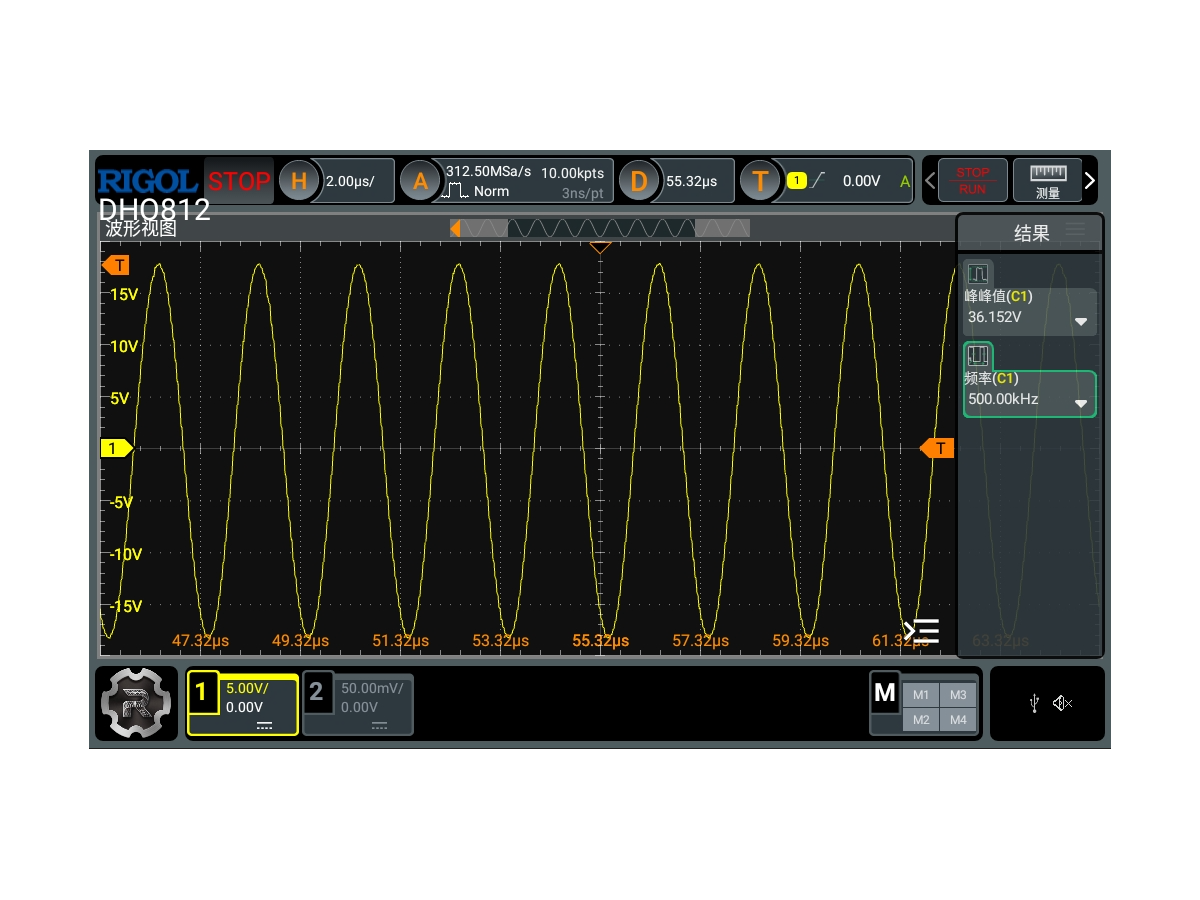

• 可连接示波器等测量设备，对频率、幅值与时序进行输出验证

系统组成

系统由 KP-H500 主机、KP-H500-1 26 通道测试网络、上位机软件、测试线缆附件及验证测量接口组成。前面板彩色触摸屏用于现场参数设置、模式选择和输出控制；上位机用于方法管理、过程观察和记录整理，试验条件与结果信息可保存输出。

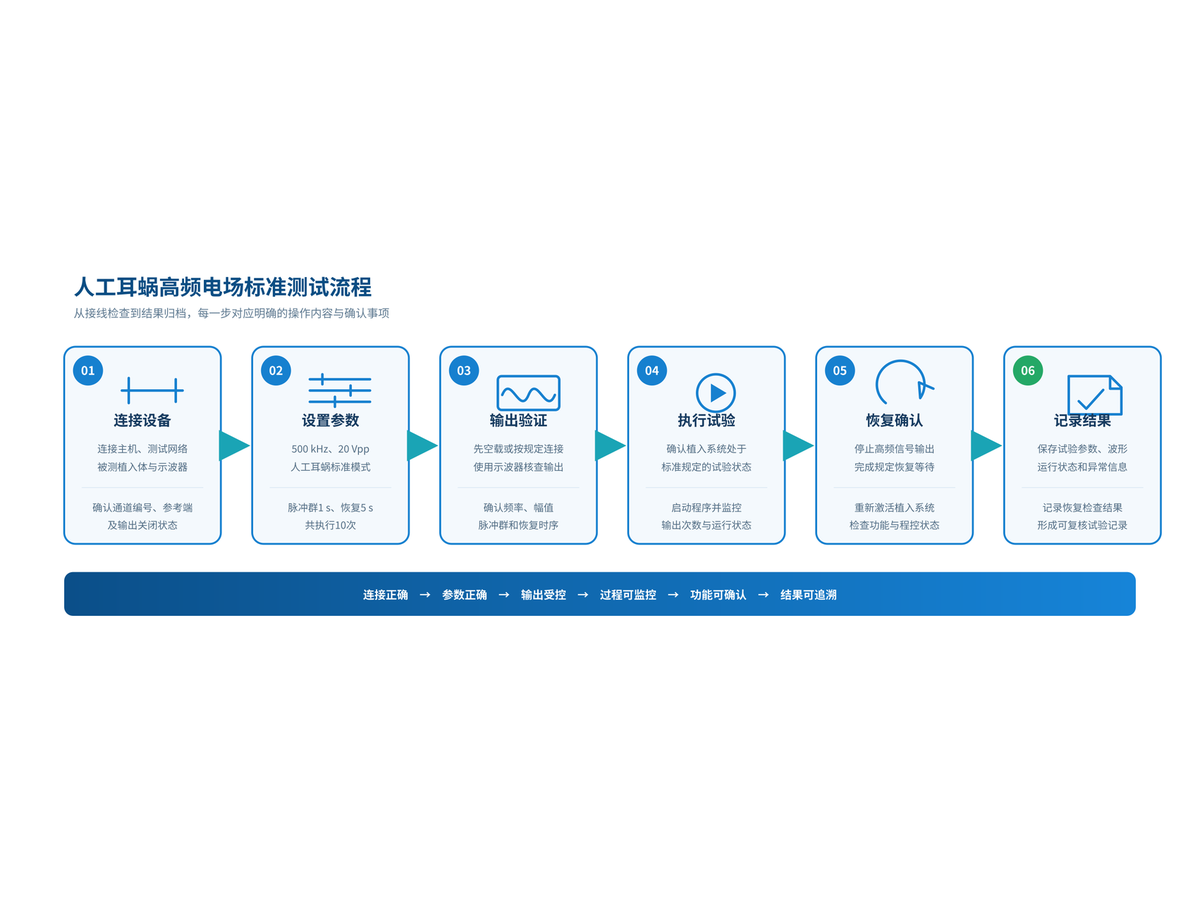

试验流程

1. 连接主机、网络盒、被测件与测量设备
2. 核对通道编号与参考端
3. 选择人工耳蜗模式并设置 20 Vpp 试验条件
4. 验证 500 kHz 频率、幅值及时序
5. 确认植入系统处于规定状态后执行脉冲群程序（脉冲群 1 s、恢复 5 s、共 10 次）
6. 恢复期后重新激活并检查器械特性
7. 形成试验记录。

说明

高频信号输出仅在连接与参数检查完成后开启，试验完成或发生接线异常、被测件异常、测量值超限时及时停止输出。试验前宜在空载或规定连接状态下核查输出条件；频率与幅值、阻抗与通道网络、时序与控制的验收以计量设备测量结果及随机的有效计量校准报告为准。扩展高频试验模式（YY 1874-2023/ISO 14117:2019 相关）独立管理，不改变人工耳蜗项目配置和验收口径。

适用边界

本设备用于高频电场抗扰度试验的信号施加与过程控制，不承担植入体功能判定；试验完成或发生接线异常、被测件异常、测量值超限时及时停止输出。开路输出最高幅值≥36 Vpp 属扩展能力，不在人工耳蜗标准模式（20 Vpp）的验收口径内；心律管理器械相关高频试验模式独立管理。

常见问题

Q1：KP-H500 主要依据 ISO 14708-7:2019 哪一条？
A1：主要依据 ISO 14708-7:2019 第21.1条，该条款规定人工耳蜗相关高频电场试验的信号、连接及试验程序；YY 0989.7-2017 用于国内技术衔接。

Q2：人工耳蜗标准模式的试验条件是什么？
A2：500 kHz 正弦波、50 Ω 输出阻抗、20 Vpp 开路电压，脉冲群 1 s、恢复 5 s、共 10 次；试验次数 1–999 次可设，连续输出时间≥30 s。

Q3：26 通道测试网络的阻抗如何配置？
A3：植入体各输出端分别经 4.7 kΩ 阻抗支路汇入公共试验点，公共点经 50 kΩ 支路连接试验源，植入体参考电极经 100 kΩ 参考回路接入信号源回路。
