专用电荷测量程序

人工耳蜗刺激信号电荷测量与电中性分析系统 KP3910|6½位・1 fA・20 pA~20 mA

专用电荷测量程序

专用电荷测量程序面向人工耳蜗刺激信号的电荷测量与电中性分析。系统通过兼容的高分辨率电流测量硬件采集刺激电流数据,对正、负相位分别进行识别和积分,计算相位电荷量、净电荷、电荷平衡及相关偏差,并保存测试参数、波形和分析结果,用于支持人工耳蜗刺激信号研发验证、质量控制和型式试验。

测量原理

人工耳蜗刺激通常采用双相脉冲。程序在设定的采样与积分条件下采集电流波形,识别正相位、负相位和相位间隔,并分别计算两个相位的电荷量;正负相位抵消后的剩余量用于评价净电荷和电中性特性。

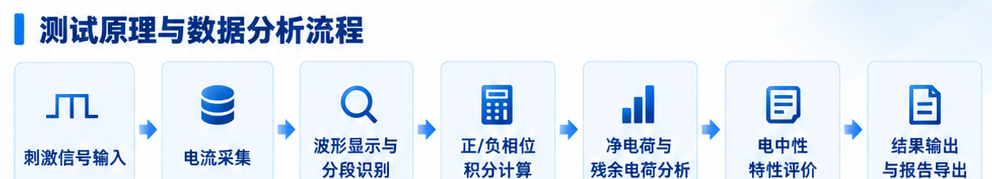

专用电荷测量程序 测试原理与数据分析流程
测试原理与数据分析流程

核心能力

  • 6½位测量分辨率,电流最高分辨率 1 fA,量程覆盖 20 pA~20 mA
  • 自动识别刺激脉冲正、负相位并分别计算电荷量
  • 计算净电荷、电荷平衡系数及电荷平衡偏差,用于评价电中性特性
  • 记录测试条件、原始数据、分析结果和导出文件,支持结果复核

系统组成

系统以专用测量程序为核心,通过通信接口连接兼容的 6½ 位测量仪器。人工耳蜗刺激信号经专用夹具或接口接入测量回路,软件完成参数设置、数据采集、波形分析、结果计算和报告输出,包含测量模块、波形分析模块、电荷计算模块、数据管理模块与报告输出模块。

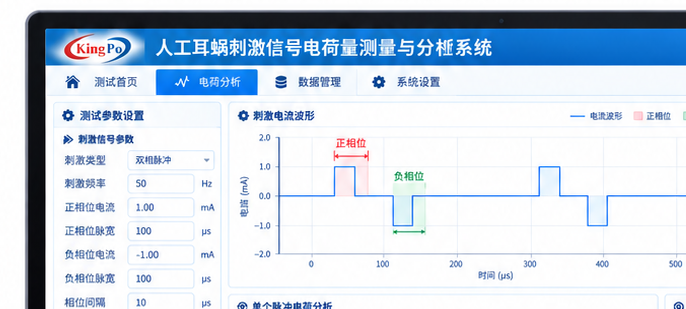

专用电荷测量程序 软件主界面
专用电荷测量程序 · 软件主界面

测试流程

  1. 连接与检查
  2. 参数设置(刺激类型、通道、采样率、积分窗口及判定条件)
  3. 数据采集(触发测量并采集刺激电流波形)
  4. 自动分析(识别正负相位,计算相位电荷、净电荷及电荷平衡参数)
  5. 结果归档(保存测试配置、原始数据、分析结果并导出记录)。

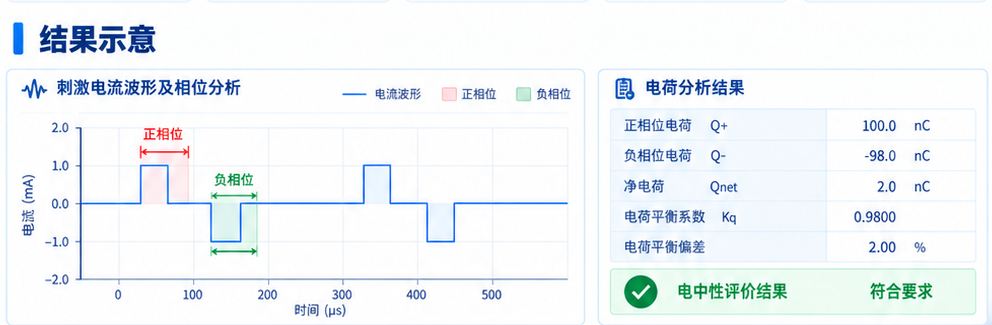

专用电荷测量程序 结果示意
电荷平衡与偏差分析结果示意

说明

软件依据采集到的电流数据进行计算,最终测量不确定度还受测量仪器性能、采样设置、夹具与接线、被测对象连接状态以及环境干扰影响。测试前应确认量程、采样率、零点状态和连接完整性;关键结果应保留原始数据,便于复核。可按双方确认的测试样例验证 ISO 14708-7:2019 第16.2和16.4条相关试验流程。

技术参数

数据管理:测试参数、原始数据和计算结果记录、保存与导出
波形分析:刺激电流波形采集、显示、正负相位识别与分析
测量对象:人工耳蜗刺激信号
电流量程:20 pA~20 mA
程序名称:专用电荷测量程序
测量分辨率:6½位
电中性分析:电荷平衡系数、差值及偏差等参数计算
电荷量计算:正相位电荷、负相位电荷及净电荷自动计算
自动化测试:支持数据自动采集、计算与结果生成
电流最高分辨率:1 fA

适用标准与条款

  • ISO 14708-7:2019

适用边界

本设备用于 ISO 14708-7:2019 相关条款的符合性测试,适用于脑机接口植入产品测试方案方向的型式试验、出厂检验、到货验收与周期校准。

设备为科研与检测用途,非医疗器械,不得用于临床诊断、治疗或人体植入场景;测试结论需结合被测样品的实际适用标准综合判定。

常见问题

专用电荷测量程序依据什么标准进行测试?
专用电荷测量程序按 ISO 14708-7:2019 的相关条款设计与验收,覆盖该标准要求的试验方法与判定限值;出厂前完成功能与精度校验,可配合质检院、特种设备检验中心及第三方实验室的符合性评定。
专用电荷测量程序适用于哪些检测场景?
适用于脑机接口植入产品测试方案方向的型式试验、出厂检验、到货验收与周期性校准比对,也可用于产品研发阶段的验证测试。专用电荷测量程序为科研/检测用途,不作临床诊疗使用。
专用电荷测量程序能否提供 ISO 14708-7:2019 相关的第三方计量校准证书?
可以。专用电荷测量程序可委托 CNAS 认可实验室出具校准证书,校准点覆盖 ISO 14708-7:2019 涉及的关键量程与判定点,证书可溯源至国家计量基准,满足 脑机接口植入产品测试方案 方向招投标与资质评审对量值溯源的要求。
专用电荷测量程序的交货周期与售后培训如何安排?
脑机接口植入产品测试方案类设备标准机型常备库存,定制机型按技术协议排产。交付含安装调试、脑机接口植入产品测试方案方向的操作培训与验收陪测,质保期内提供免费维修与技术支持,可拨打 0769-81627526 或邮件 info@kingpo.hk 咨询。
