头部体模 KP-1512

KP-1512 头部体模是为人工耳蜗及相关植入式医疗器械建立热学与电学试验条件的标准化测试载体。它以规定尺寸的体模主体提供介质空间，通过专用测试固定支架保持被测对象的位置姿态，并通过抗腐蚀采集接口把内部测量点接入外部测量链路，使射频致热试验和植入系统电特性测量获得边界明确、可重复布置的测试环境。

适用标准与条款

YY/T 0987.4-2016 第8.3条 —— 体模热阻特性及相关试验布置，体模热阻特性符合该条款要求，用于射频致热试验。

YY 0989.7-2017 附录C.2 —— 体模电特性及测量连接条件，体模电特性符合该附录要求，用于植入系统电特性测量。

执行方式：体模主体 150 mm × 150 mm × 120 mm、尺寸误差 ±0.5%、参考液位 100 mm，配合人工耳蜗专用测试固定支架与双侧抗腐蚀电极采集接口，为两类试验提供边界明确、可重复布置的测试环境。

执行口径：热学与电学两类试验共用体模承载结构，但试验介质、测量仪器、操作步骤与结果判定分别按各自标准执行。

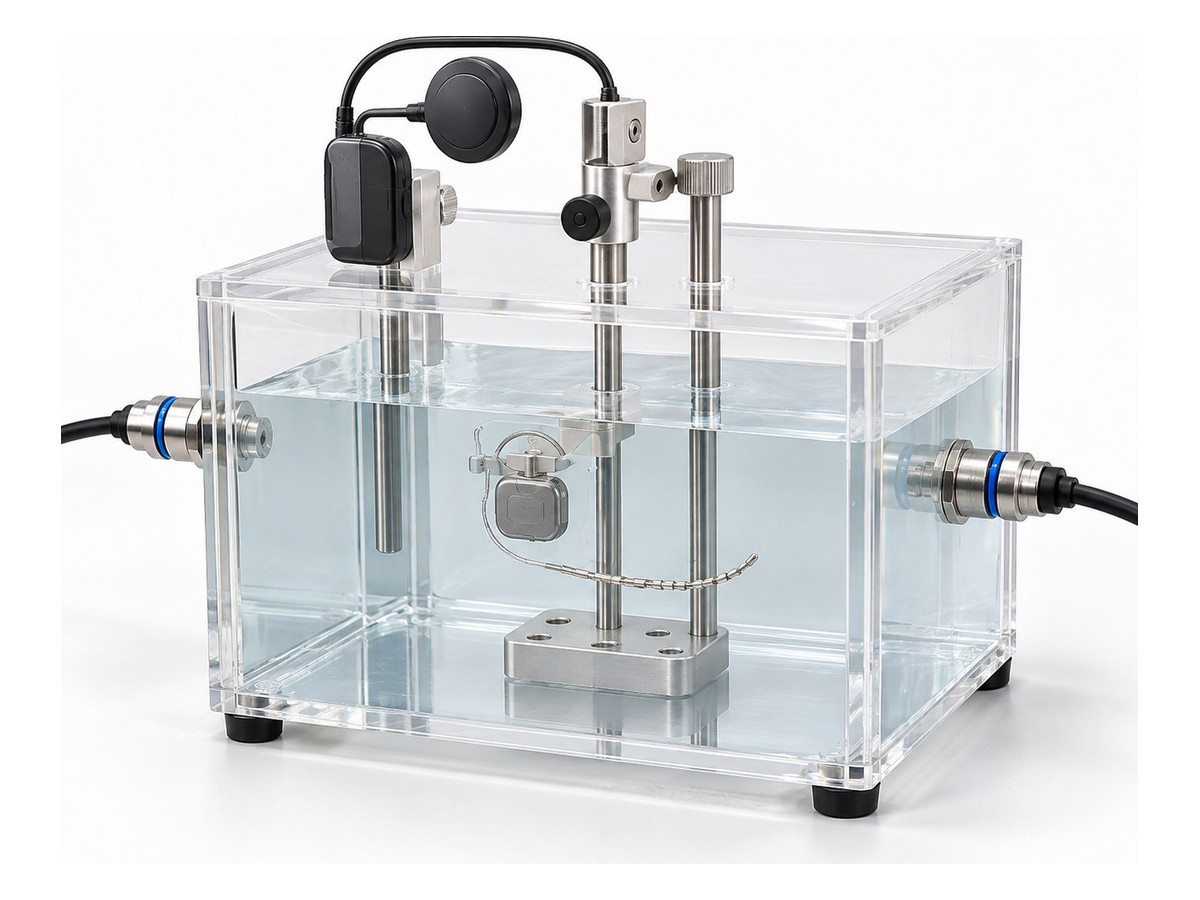

结构与组成

体模主体采用透明非金属箱体，便于观察内部被测对象、固定组件、电极位置与液位状态；两侧布置抗腐蚀电极采集接口，将体模内部的测量信号引出至外部测量仪器；人工耳蜗专用测试固定支架用于保持植入体及附属部件的安装位置，与体模主体配合完成可靠装夹。100 mm 参考液位用于辅助建立一致的介质填充状态。

核心能力

• 外形尺寸 150 mm × 150 mm × 120 mm，尺寸误差控制在 ±0.5% 以内，几何边界明确且可测量
• 100 mm 参考液位，便于不同批次试验保持一致的介质填充高度
• 透明非金属主体支持液位观察与内部状态检查，并降低结构材料对测试布置的干扰
• 抗腐蚀电极采集接口布置于体模两侧，方便连接、状态确认与日常维护
• 专用测试固定支架支持可重复装夹，减少不同操作人员安装状态的差异
• 同时适配 YY/T 0987.4-2016 第8.3条射频致热试验与 YY 0989.7-2017 附录C.2 电特性测量两类任务

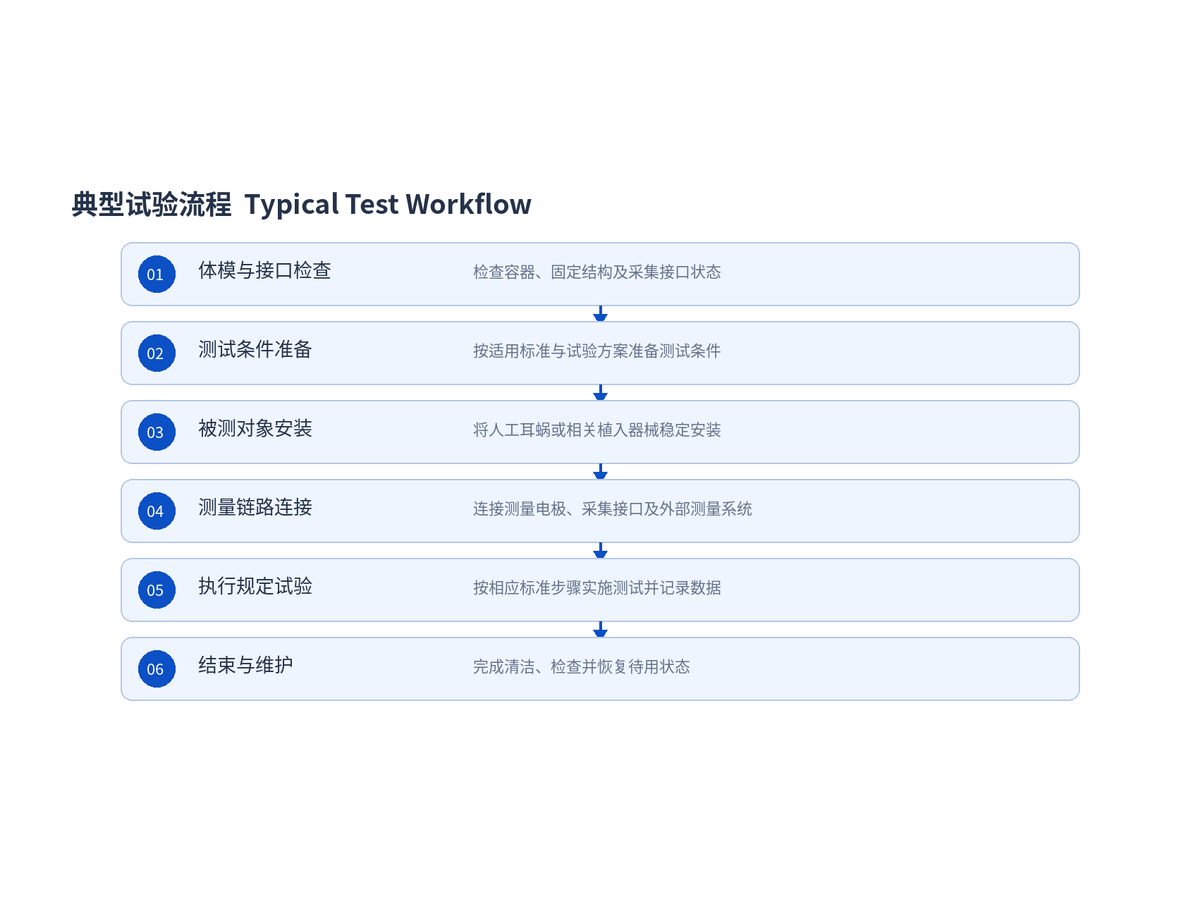

测试流程

1. 体模与附件状态检查
2. 介质配制与液位设定
3. 外部测量仪器连接与通道确认
4. 被测对象定向安装与固定
5. 检查夹持、支撑与引线牵引状态
6. 按对应标准步骤采集并保存数据
7. 试验后拆除样品、清洁干燥并恢复状态。

说明

体模属于试验条件的组成部分，不承担外部仪器的采样、分析与判定功能，外部测量系统应与具体试验任务匹配，并在规定的量程、精度和连接条件下使用。固定时不得挤压被测器械敏感部位或改变其正常连接状态，引线布置应避免对植入体形成持续拉力。热学与电学两类试验共用体模承载结构，但试验介质、测量仪器、操作步骤与结果判定分别按各自标准执行。

适用边界

体模属于试验条件的组成部分，不承担外部仪器的采样、分析与判定功能；外部测量系统应与具体试验任务匹配，并在规定的量程、精度和连接条件下使用。固定时不得挤压被测器械敏感部位或改变其正常连接状态，引线布置应避免对植入体形成持续拉力。

常见问题

Q1：头部体模 KP-1512 符合哪些标准条款？
A1：体模热阻特性符合 YY/T 0987.4-2016 第8.3条要求，用于射频致热试验；体模电特性符合 YY 0989.7-2017 附录C.2 要求，用于植入系统电特性测量。

Q2：体模的尺寸和参考液位是多少？
A2：外形尺寸 150 mm × 150 mm × 120 mm，尺寸误差控制在 ±0.5% 以内，参考液位 100 mm，便于不同批次试验保持一致的介质填充高度。

Q3：热学试验和电学试验能否共用同一个体模？
A3：可以共用承载结构，但两类试验的试验介质、测量仪器、操作步骤与结果判定分别按各自标准执行，不可互相替代。
