50mT赫姆霍兹线圈 HL17-500

HL17-500 50 mT赫姆霍兹线圈系统采用双线圈对称结构，在两组线圈中心区域建立方向一致、强度可调的恒定磁场。磁场范围 1～50 mT（最大 500 Gs），配合直流励磁电源，可为医疗器械、磁场传感器、电子部件及科研样品提供稳定可复现的磁场环境，用于磁场敏感性研究、功能状态检查、性能变化验证与 EMC 试验。系统以中心磁场作为控制与确认对象，使每一次试验的磁场条件都可设定、可测量、可记录。

适用标准与条款

本设备为恒定磁场发生与均匀性验证装置，制造商技术资料未指定对应的执行标准条款，设备本身不以符合某一条标准作为交付口径。

典型应用：为医疗器械、磁场传感器、电子部件及科研样品提供 1～50 mT（最大 500 Gs）连续可调的恒定磁场条件，用于磁场敏感性研究、功能状态检查、性能变化验证与 EMC 试验中的磁场施加环节。

执行口径：具体试验所依据的标准条款、场强条件与判定方法由实验室按适用的电磁兼容与植入式器械标准及试验方案确定；设备提供磁场强度与均匀性的计量校准数据，作为试验条件确认的输入。

工作原理

两组参数一致的圆形线圈同轴、平行、对称布置，通入大小相等、方向相同的直流电流后，中心区域磁场方向一致、磁场梯度较小，形成适合样品测试与磁场测量的有效空间。励磁电流与标称磁场之间的对应关系由 B/I 系数描述（标称 50 Gs/A）：先据此计算初始励磁电流，再由中心位置的磁场测量结果确认最终设定值，把电源电流设定与实际磁场确认分开，便于复核与重复试验。

核心能力

• 1～50 mT 连续可调恒定磁场，最大磁场强度 500 Gs

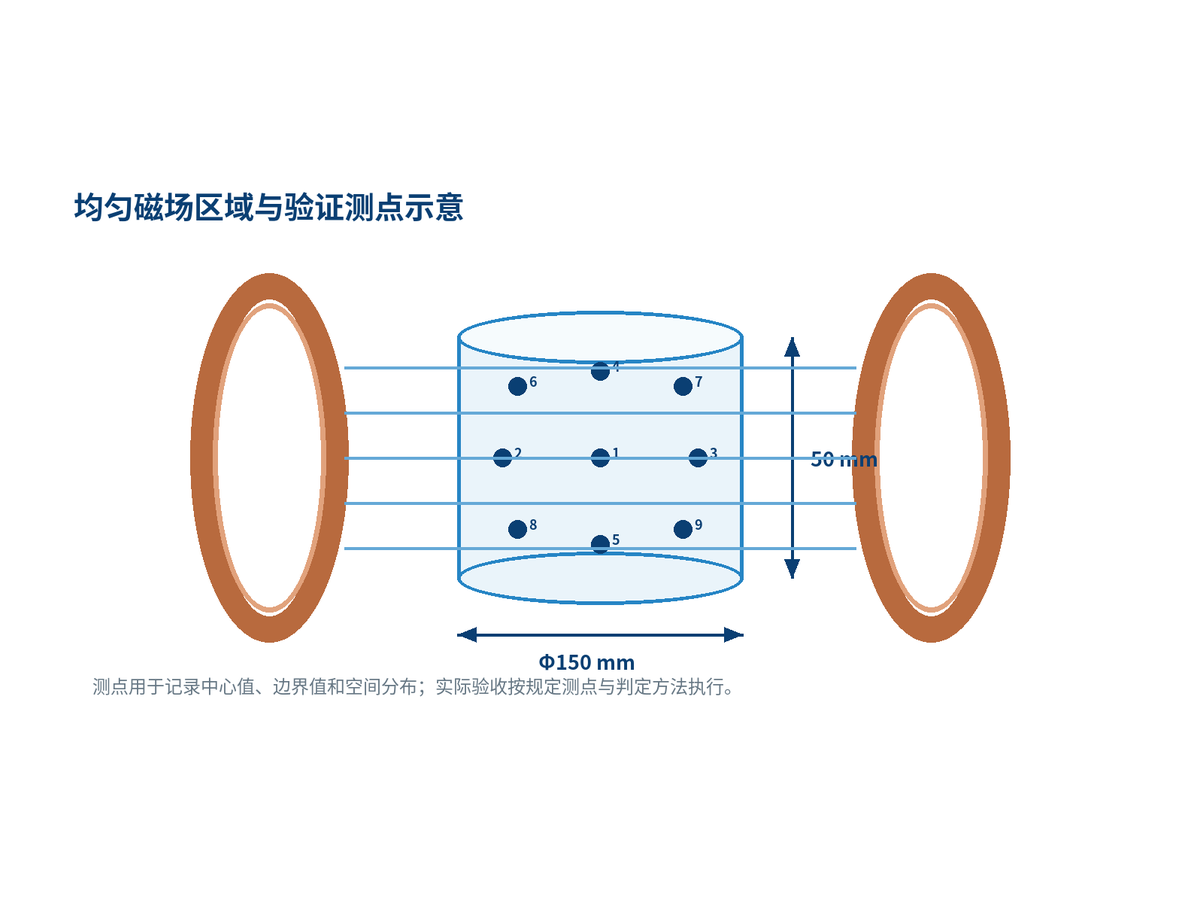

• 中心均匀磁场区域 Φ150 mm × 50 mm，磁场均匀度不大于 5%
• 标称 B/I 系数 50 Gs/A，可由励磁电流推算目标磁场并逐点确认
• 直流励磁，预设计电流 10 A，冷态电阻 7.6 Ω，电感 985 mH，80 ℃ 热态电压 100 V
• 自然散热结构，最大磁场条件下可连续运行 30 min

系统组成

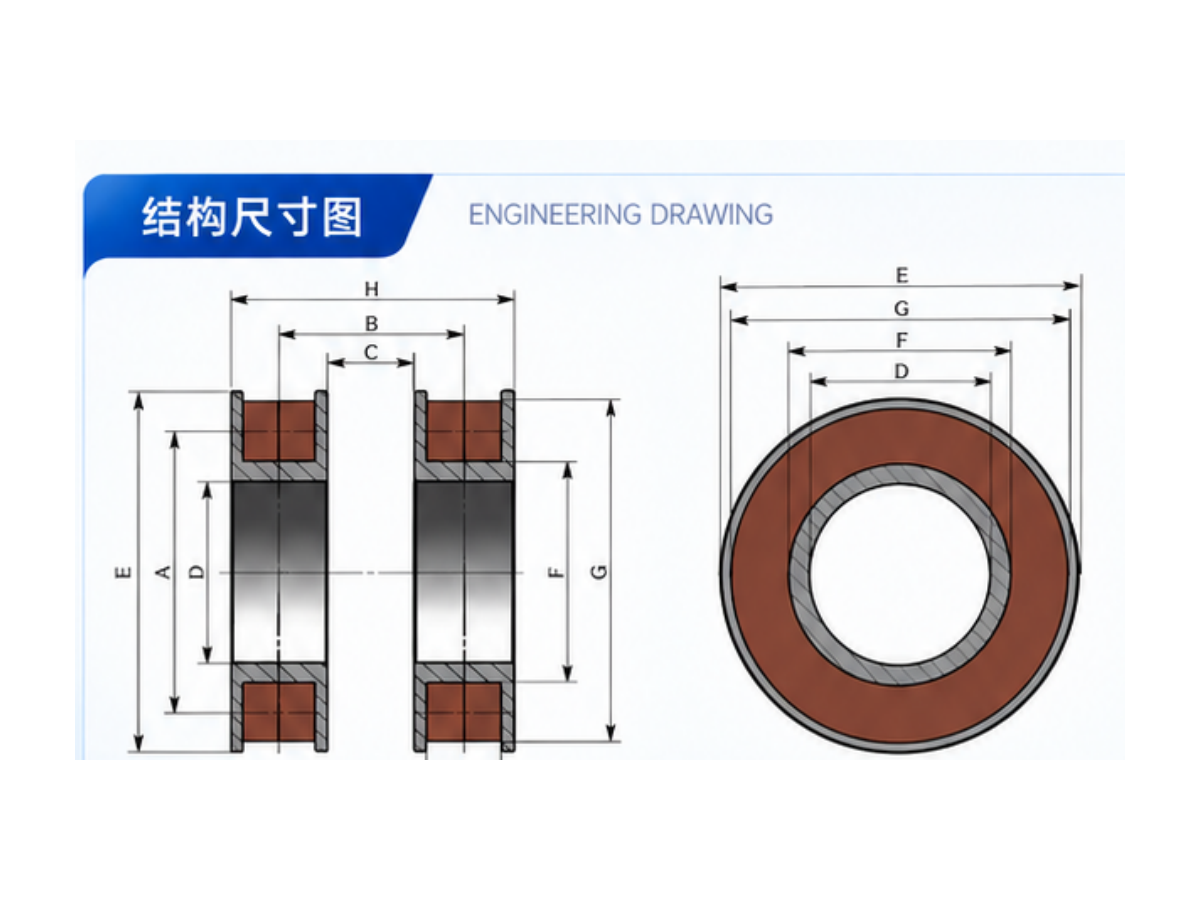

直流励磁电源提供可调直流电流，具备限流、输出控制与缓升缓降功能；双线圈组件与铝合金骨架构成低磁干扰、高刚度的支撑结构，中心开口便于样品安装与探头布置；样品定位单元保证位置、方向与重复定位；磁场测量装置测量中心值与空间分布，关注量程、探头方向与校准状态。

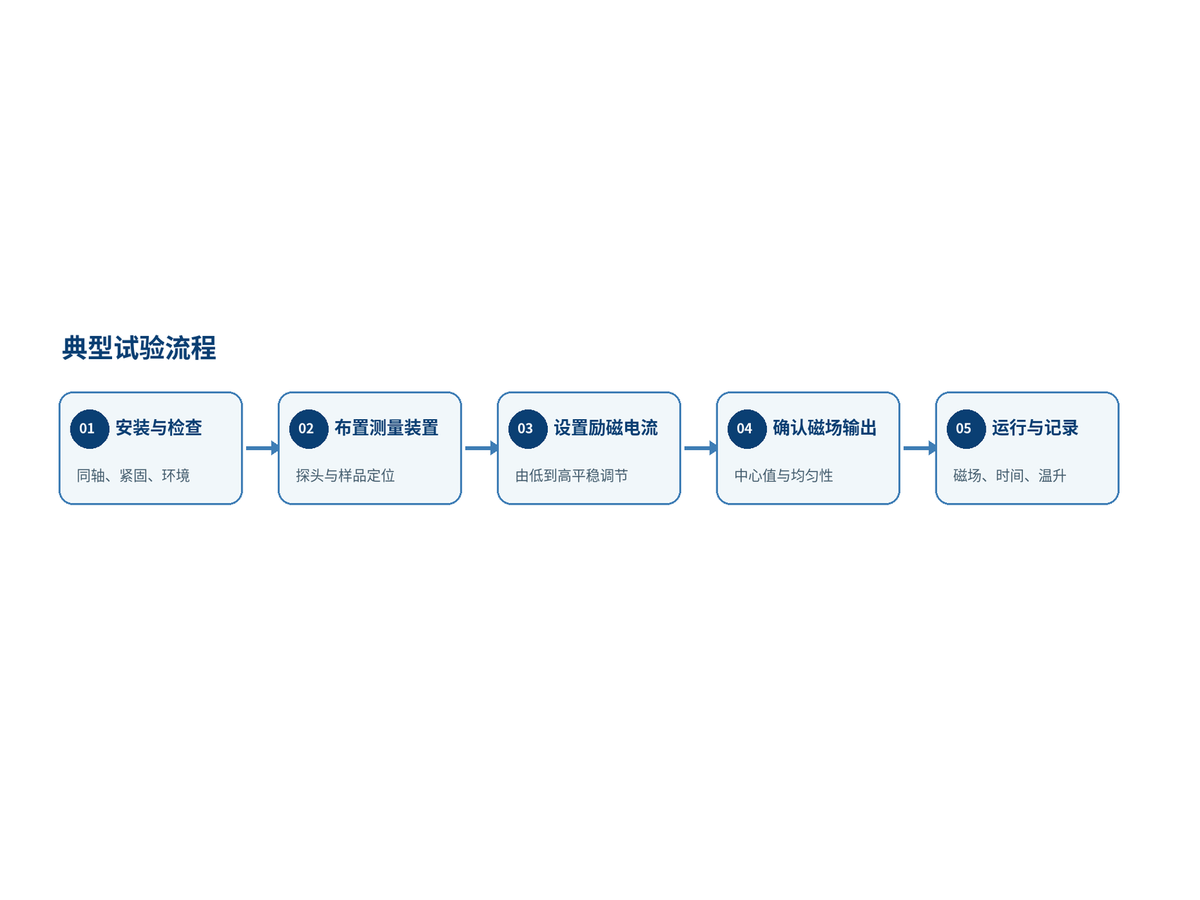

试验流程

1. 安装与检查（同轴、紧固、环境）
2. 布置测量装置（探头与样品定位）
3. 设置励磁电流（由低到高平稳调节）
4. 确认磁场输出（中心值与均匀性）
5. 运行与记录（磁场、时间、温升）。典型设定点按 50 Gs/A 标称关系计算：1 mT／0.2 A、10 mT／2.0 A、25 mT／5.0 A、40 mT／8.0 A、50 mT／10.0 A，供初始设定参考。

说明

最大磁场连续运行按 30 min 执行，连续重复试验前应确认线圈温度与散热条件，避免热积累改变励磁状态；停止试验时应先降低电流再关闭输出，控制电感储能带来的关断瞬态；运行区域应保持整洁，避免大块铁磁材料靠近线圈中心或两侧；正式试验记录应同时保留设定电流与实测磁场，并记录测点位置、探头方向与试验时间。

适用边界

本设备产生并测量恒定磁场，不承担被测样品的性能判定；中心均匀磁场区域为 Φ150 mm × 50 mm、磁场均匀度不大于 5%，超出该区域的场强需另行标定。最大磁场连续运行按 30 min 执行，连续重复试验前应确认线圈温度与散热条件；停止试验时应先降低电流再关闭输出，运行区域应避免大块铁磁材料靠近线圈中心或两侧。

常见问题

Q1：50mT 赫姆霍兹线圈 HL17-500 依据什么标准？
A1：该设备为磁场发生与均匀性验证装置，制造商技术资料未指定对应的执行标准条款；试验所依据的标准条款由实验室按适用的电磁兼容与植入式器械标准及试验方案确定。

Q2：磁场范围和均匀区是多少？
A2：磁场范围 1～50 mT，最大磁场强度 500 Gs；中心均匀磁场区域 Φ150 mm × 50 mm，磁场均匀度不大于 5%。

Q3：如何设定励磁电流？
A3：标称 B/I 系数 50 Gs/A，典型设定点为 1 mT／0.2 A、10 mT／2.0 A、25 mT／5.0 A、40 mT／8.0 A、50 mT／10.0 A；先据此计算初始励磁电流，再由中心位置的磁场测量结果确认最终设定值。
